Baugruppenspektrum
14.4

Busmodule

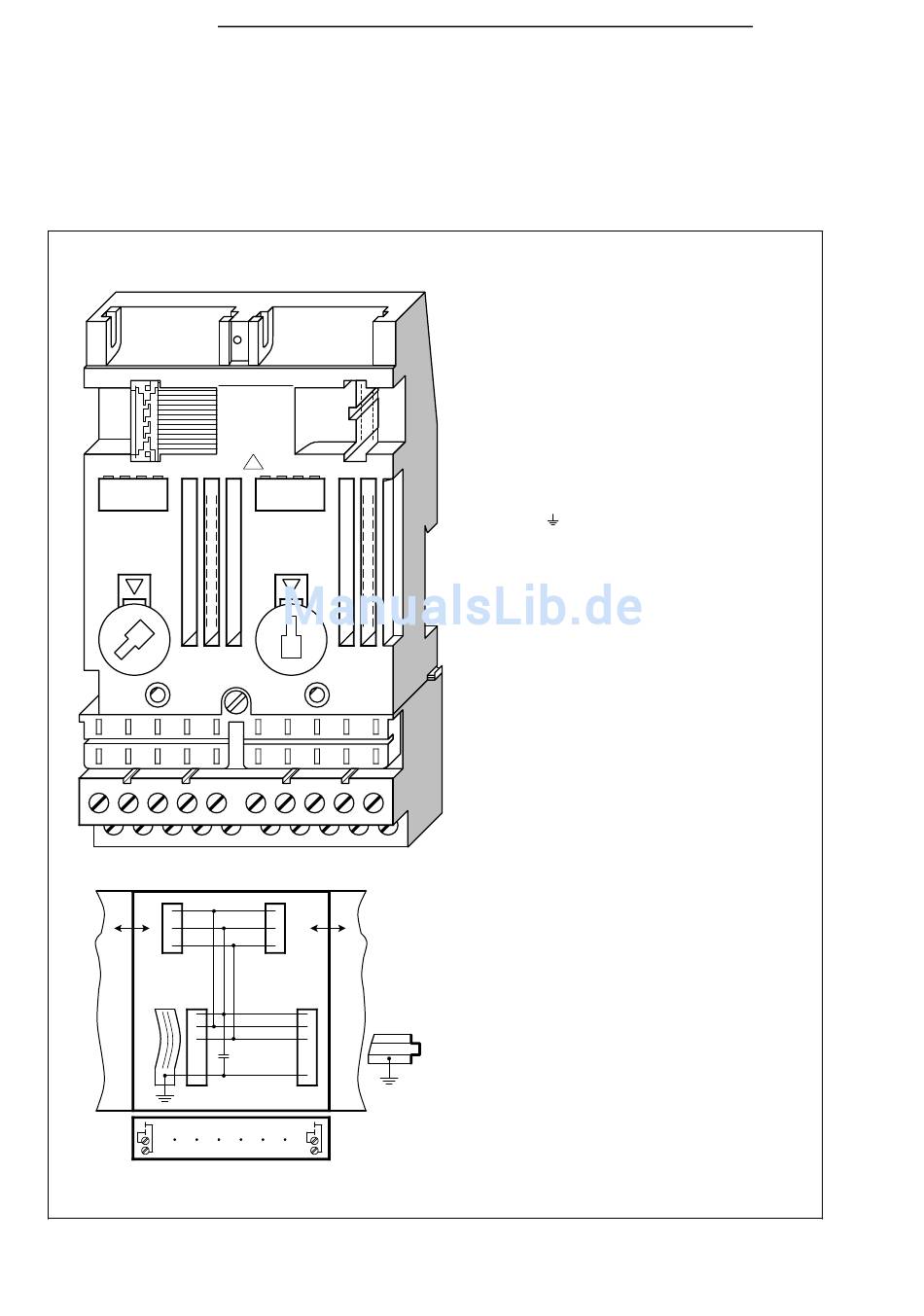

Busmodul (SIGUT)
2 4 6 8 1 0
1 3 5 7 9
1 3 5 7 9
2 4 6 8
+9V
GND
14-10
SIEMENS
2 4 6 8 1 0
1 3 5 7 9
1 3 5 7 9
10 2 4 6 8 10
Data
1 nF
Technische Daten
Anschlußart
Anzahl steckbarer
Baugruppen
Anzahl Busmodule je
Automatisierungsgerät max. 16
Verbindung zwischen
zwei Busmodulen
Anschlüsse je Steckplatz
Bemessung der Isolation
Nennisolationsspannung
(+9 V gegen )
- Isolationsgruppe
- geprüft mit
Anschlußquerschnitt
- flexibel*
- massiv
Stromaufnahme
- aus+9 V (CPU)
Maße
B×H×T (mm)
Gewicht
* mit Aderendhülse
S5-100U
(6ES5 700-8MA11)
SIGUT-
Anschlußtechnik
2
Flachbandkabel
10
nach VDE 0160
AC 12 V
1×B
AC 500 V
2
2×0,5 ... 1,5 mm
2
2×0,5 ... 2,5 mm
typ. 1 mA
91,5×162×39
ca. 300 g
EWA 4NEB 812 6120-01b
