Einführung in STEP 5
Jede Darstellungsart besitzt besondere Eigenschaften. Ein Programmbaustein, der in AWL program-
miert wurde, kann deshalb nicht ohne weiteres in FUP oder KOP ausgegeben werden. Auch die
graphischen Darstellungsarten sind untereinander nicht kompatibel. Programme in FUP oder KOP
können jedoch immer in AWL übersetzt werden. Das folgende Bild stellt diese Aussagen in einem
Mengendiagramm dar.

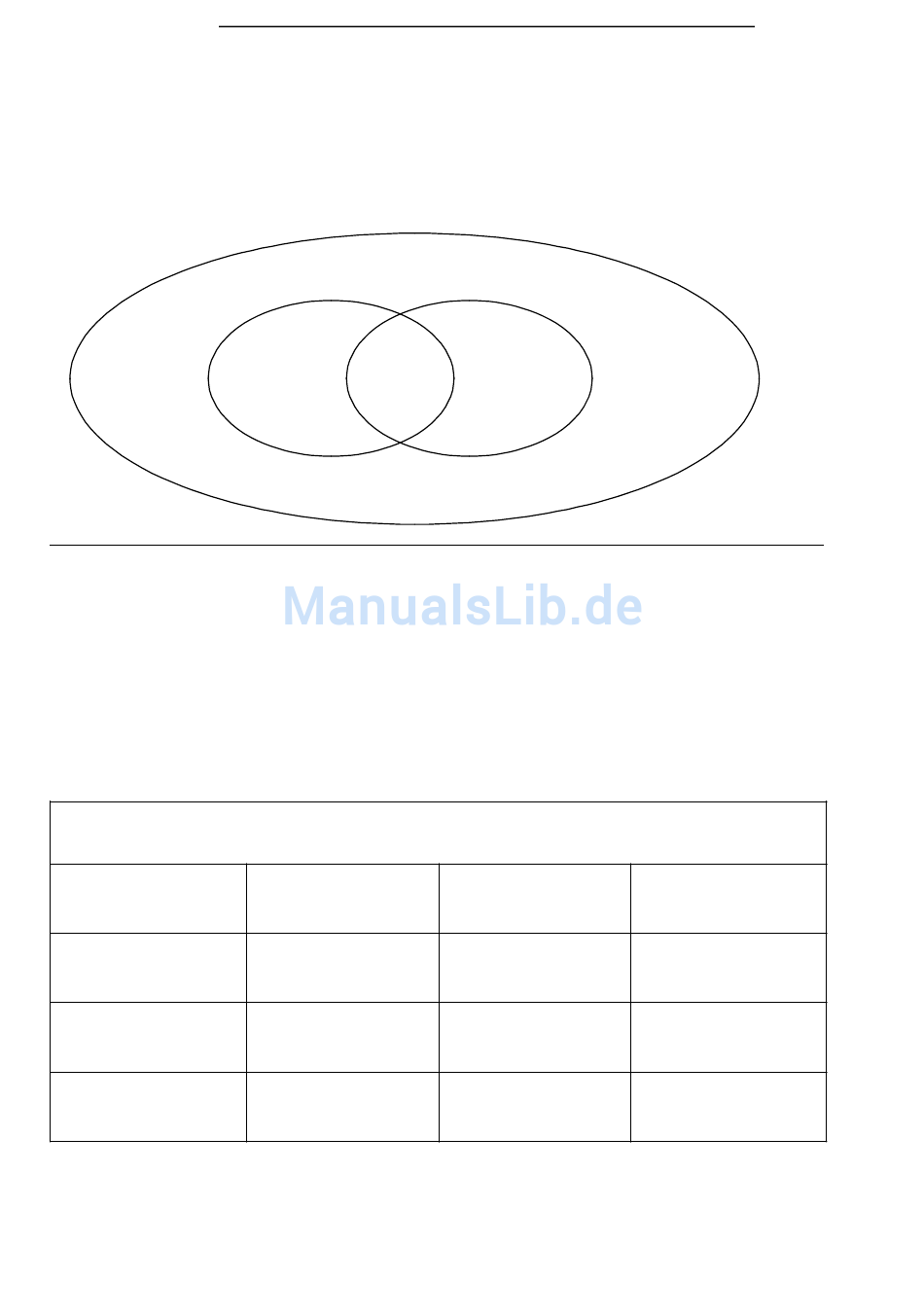

Bild 7.1 Kompatibilität zwischen den Darstellungsarten
Die Programmiersprache STEP 5 unterscheidet drei Arten von Operationen:
• Grundoperationen
• ergänzende Operationen
• Systemoperationen
In Tabelle 7.1 finden Sie weitere Informationen über die einzelnen Operationsarten.
Tabelle 7.1 Gegenüberstellung der Operationsarten
Anwendungsbereich
Darstellungsarten
Besonderheiten
Im Kap. 8 finden Sie eine ausführliche Beschreibung aller Operationen und Programmierbeispiele.
7-2
FUP
AWL
PROGRAMMIERSPRACHE STEP 5
Grundoperationen
in allen Bausteinen
AWL, FUP, KOP
KOP
ergänzende
Operationen
nur in Funktions-
bausteinen
AWL
S5-100U
Systemoperationen
nur in Funktions-
bausteinen
AWL
für Anwender mit
guten Systemkennt-
nissen
