AG an SINEC L1 (ab CPU 102)

SINEC L1 ist ein Bussystem zur Kopplung von SIMATIC S5-Automatisierungsgeräten; es arbeitet
nach dem Master-Slave Prinzip.
Genaue Informationen zur Funktionsweise des Bussystems SINEC L1 finden Sie im Gerätehand-
buch "SINEC L1". Kenntnisse über die Funktionsweise des SINEC L1 werden hier vorausgesetzt.
Das S5-100U läßt sich als Slave direkt an den SINEC L1 koppeln. Die hierfür notwendigen Informa-
tionen finden Sie in den folgenden Abschnitten.
13.1 Anschluß des AGs an das L1-Buskabel
Zum Anschluß des AGs an das L1-Buskabel benötigen Sie eine Busklemme BT 777 als Pegelum-
setzer. Gehen Sie wie folgt vor:
L1-Buskabel an Busklemme BT 777 anschließen:
0A 0B
1A 1B
2A 2B
3A 3B
4A 4B

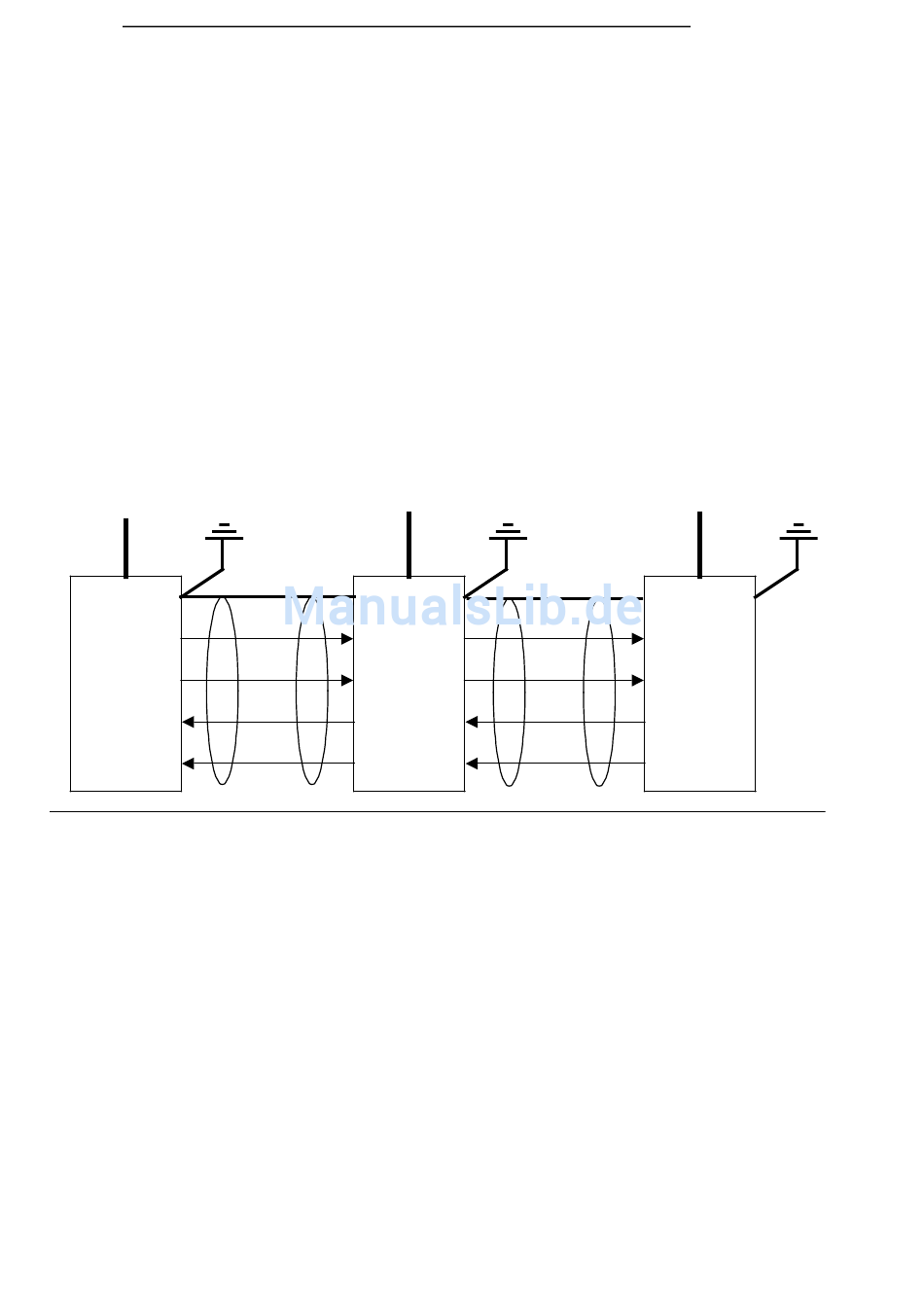

Bild 13.1 Anschluß der Busleitung
Stecker des Busklemmenkabels an Anschlußbuchse für PG/OP/SINEC L1 stecken.
13.2 Parametrierung des AGs für den Datenaustausch
Das AG benötigt für die Abwicklung des Datenaustausches über den L1-Bus folgende Informationen
(Parameter):
• wo liegen die Sendedaten (Datenbaustein oder im Merkerbereich)
Kurzbezeichnung: Sendefach, Abk. SF
• wo liegen die Empfangsdaten (Datenbaustein oder Merkerbereich)
Kurzbezeichnung: Empfangsfach, Abk. EF
• wo sollen Koordinierungsinformationen für das Senden von Daten abgelegt werden (z.B. die
Meldung: "Sendefach zum Senden freigegeben")
Kurzbezeichnung Koordinierungsbyte Senden, Abk. KBS
EWA 4NEB 812 6120-01b
0A 0B
1A 1B
2A 2B
3A 3B
4A 4B
AG an SINEC L1
0A 0B
1A 1B
2A 2B
3A 3B
4A 4B
