S5-100U
4.3

Programm ins AG laden

Beim Laden wird ein Programm in den Programmspeicher des AGs übertragen. Sie können als erste
Möglichkeit ein Programm aus einem angesteckten Programmiergerät (Online-Betrieb) laden. Die
genauen Anweisungen finden Sie im Handbuch zu Ihrem PG.
Im folgenden wird die zweite Möglichkeit, das Laden aus einem Speichermodul, betrachtet. Es wer-
den nur gültige Bausteine (
Sie können verschiedene Speichermodule verwenden, eine Auflistung finden Sie im Anhang D.
Warnung
!
Speichermodule dürfen nur im Zustand "NETZ-AUS" gesteckt und gezogen werden.
Programm automatisch laden
Beim automatischen Laden wird das Programm vom Speichermodul in den Programmspeicher der
CPU kopiert.
Es werden nur gültige Bausteine (
Keine Batterie gesteckt
(gelbe LED leuchtet)
S5-100U abschalten
Speichermodul
in die CPU stecken
S5-100U einschalten
CPU 100:
rote LED leuchtet
CPU 102/103:
rote LED flimmert
Programm wird geladen
Programm im
S5-100U
Die CPU 102 ist im
Normalmodus

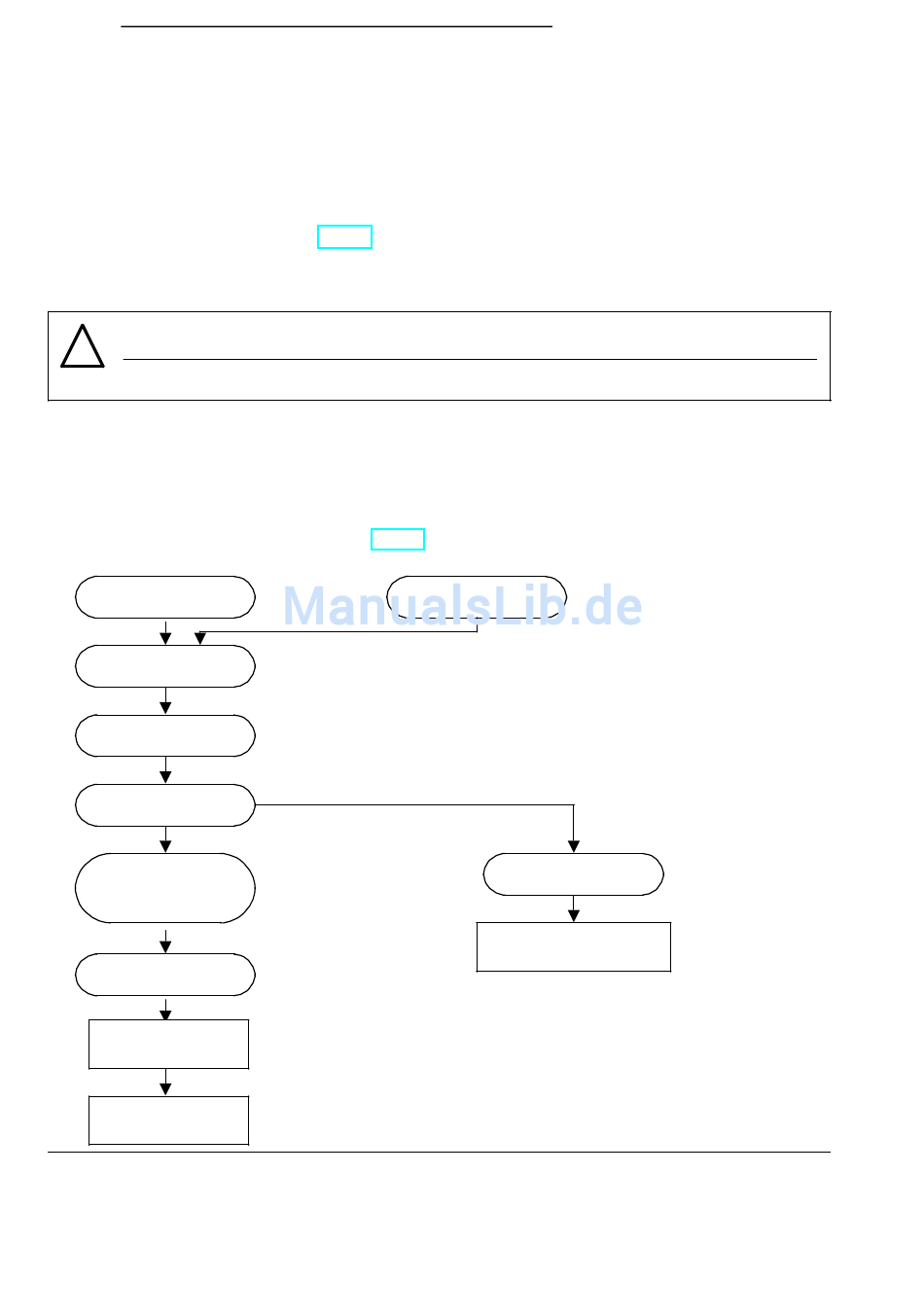

Bild 4.2 Vorgehensweise bei "Programm automatisch laden"
EWA 4NEB 812 6120-01b
--
> Kap. 7.5.2 Bausteinänderungen) geladen.
--
> Kap. 7.5.2 Bausteinänderungen) geladen.
Fehler
Inbetriebnahme und Programmtest
AG urgelöscht
rote LED blinkt
Fehlerdiagnose durch-
führen (Kap. 5.1)
4-5
