Bild 3.6 Schrankeinbau mit Gerätereihe
3.1.4

Senkrechter Aufbau

Die Normprofilschiene kann auch senkrecht montiert werden, so daß die Baugruppen untereinander
aufgebaut sind. Die Wärmeabfuhr durch Konvektion ist in diesem Fall geringer; deshalb ist die
zulässige Umgebungstemperatur auf max. 40 °C eingeschränkt.
Bei senkrechtem Aufbau müssen die gleichen Mindestabstände wie bei waagerechter Montage ein-
gehalten werden.
Am unteren Ende der AG-Zeile muß zur mechanischen Fixierung der Baugruppen eine Klemme
--
( > Katalog SA 2) montiert werden.

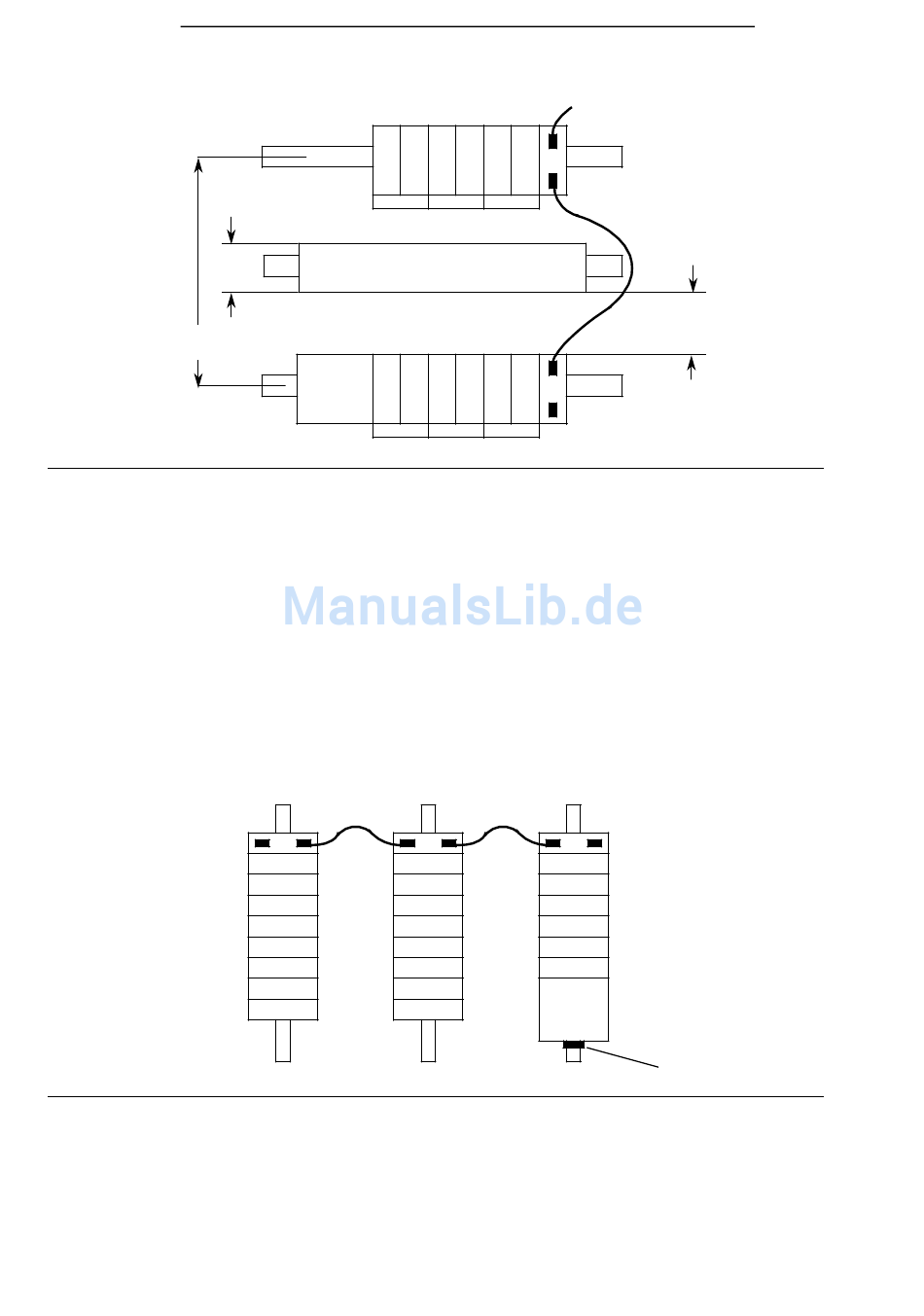

Bild 3.7 Senkrechter Aufbau des AGs
3-8
Gerätereihe
und/oder Kabelkanal
a
CPU
min. 45 mm
CPU
Klemme
EWA 4NEB 812 6120-01b
S5-100U
