S5-100U Analogwertverarbeitung
--
Falls Sie Vierdraht-Meßumformer verwenden, müssen Sie diese wie folgt anschließen ( > Bild 11.6):
1 3 5 7 9
2 4 6 8 10
+ -
U
Vierdraht-Meßumformer

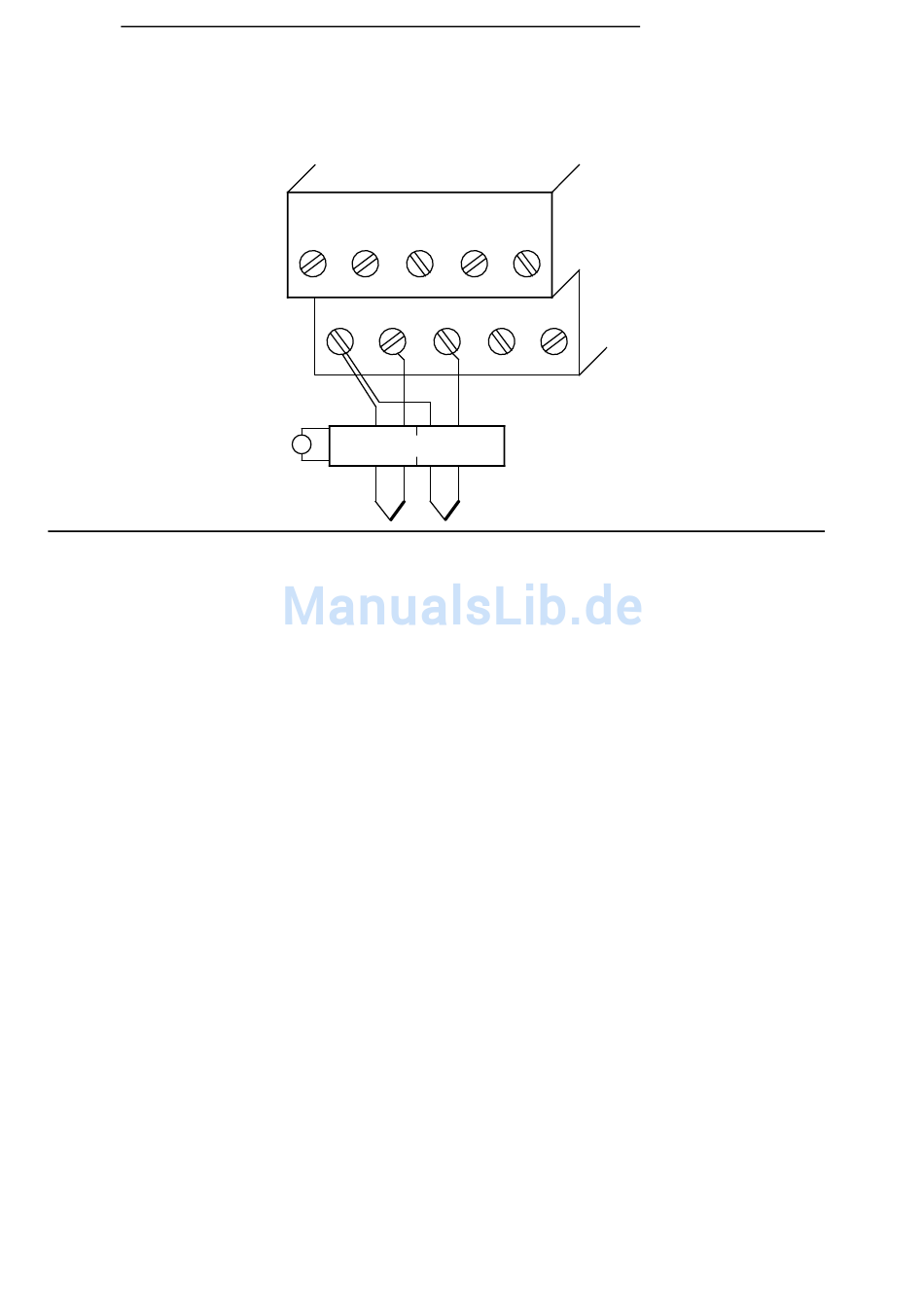

Bild 11.6 Anschluß von Vierdraht-Meßumformern (6ES5 464-8ME11)
Beachten Sie, daß Vierdraht-Meßumformer eine eigene Spannungsversorgung benötigen und daß
der "+"-Anschluß des Vierdraht-Meßumformers mit dem zugehörigen "-"-Anschluß des Klemmen-
blocks verbunden werden muß (eine gegenüber dem Zweidraht-Meßumformer "vertauschte" An-
schlußtechnik)!
Alle "-"-Anschlüsse des Vierdraht-Meßumformers müssen auf die Klemme 2 des Anschlußblocks
geführt werden.
Die Eingänge 4, 6, 8 und 10 der Analog-Eingabebaugruppe 464-8ME11 sind intern über Shunt-
widerstände verbunden. Bedingt durch die internen Shuntwiderstände ist keine Drahtbruchmeldung
möglich!
