S5-100U

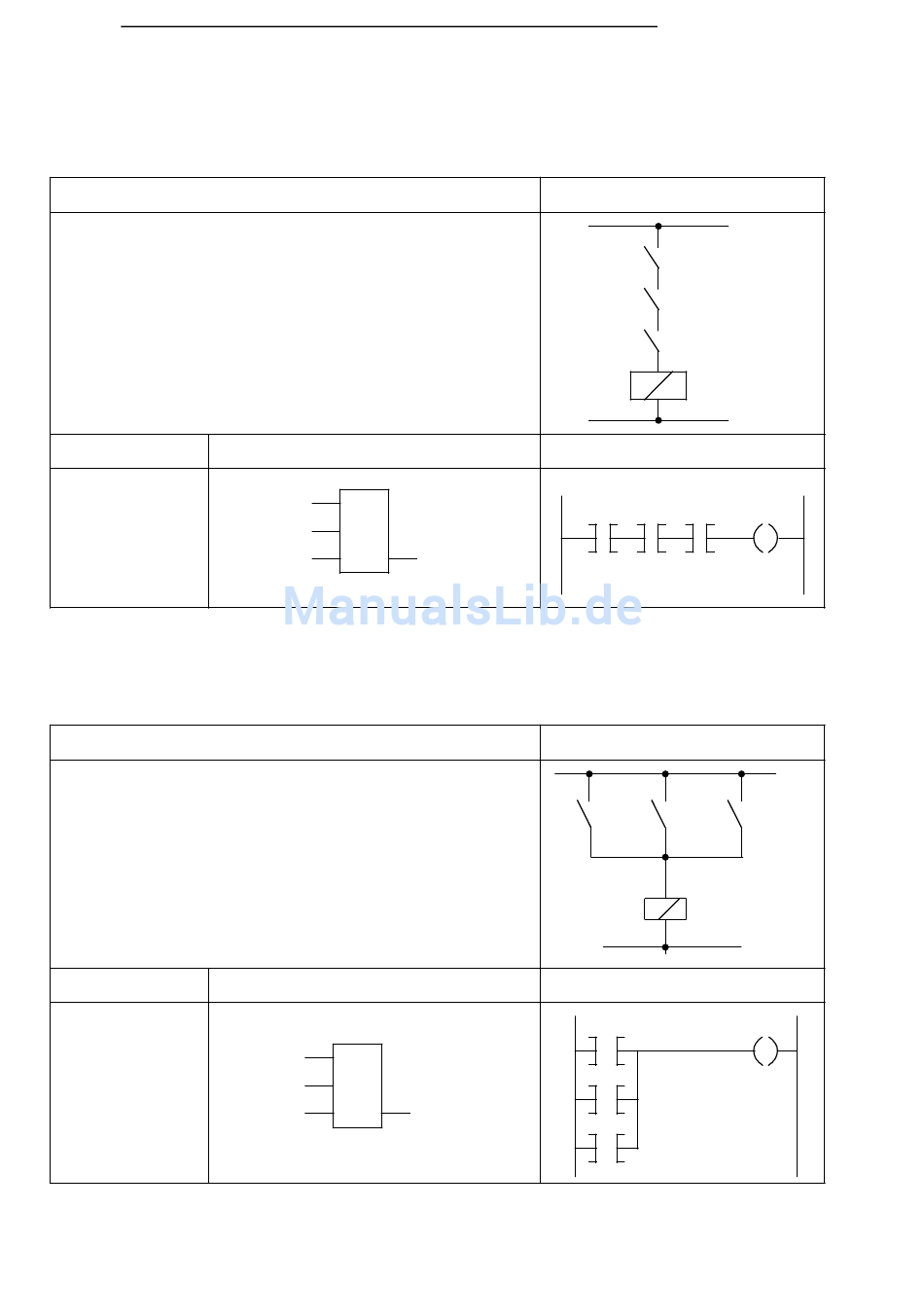

UND-Verknüpfung
Mit dieser Operation wird abgefragt, ob verschiedene Bedingungen gleichzeitig erfüllt sind.
Der Ausgang 1.0 führt das Signal "1", wenn alle drei Ein-
gänge das Signal "1" aufweisen.
Der Ausgang führt solange Signal "0", wie mindestens ein
Eingang das Signal "0" aufweist.
Die Anzahl der Abfragen und die Reihenfolge der Ver-
knüpfungs-Anweisungen ist beliebig.
AWL
U
E
0.0
U
E
0.1
U
E
0.2
=
A
1.0
ODER-Verknüpfung
Mit dieser Operation wird abgefragt, ob eine von zwei (oder mehreren) Bedingungen erfüllt ist.
Am Ausgang 1.0 erscheint Signalzustand "1", wenn
mindestens einer der Eingänge den Signalzustand "1"
aufweist. Am Ausgang 1.0 erscheint Signalzustand "0",
wenn alle Eingänge gleichzeitig den Signalzustand "0"
aufweisen. Die Anzahl der Abfragen und die Reihenfolge
ihrer Programmierung ist beliebig.
AWL
O
E
0.0
O
E
0.1
O
E
0.2
=
A
1.0
EWA 4NEB 812 6120-01b
Beispiel
FUP
E 0.0
&
E 0.1
A 1.0
E 0.2
Beispiel
FUP
E 0.0
=1
>
E 0.1
E 0.2
A 32.5
STEP 5 Operationen
Stromlaufplan
E 0.0
E 0.1
E 0.2
A 1.0
KOP
E 0.1
E 0.0
E 0.2
A 1.0
Stromlaufplan
E 0.0
E 0.1
E 0.2
A 1.0
KOP
A 1.0
E 0.0
E 0.1
E 0.2
8-3
