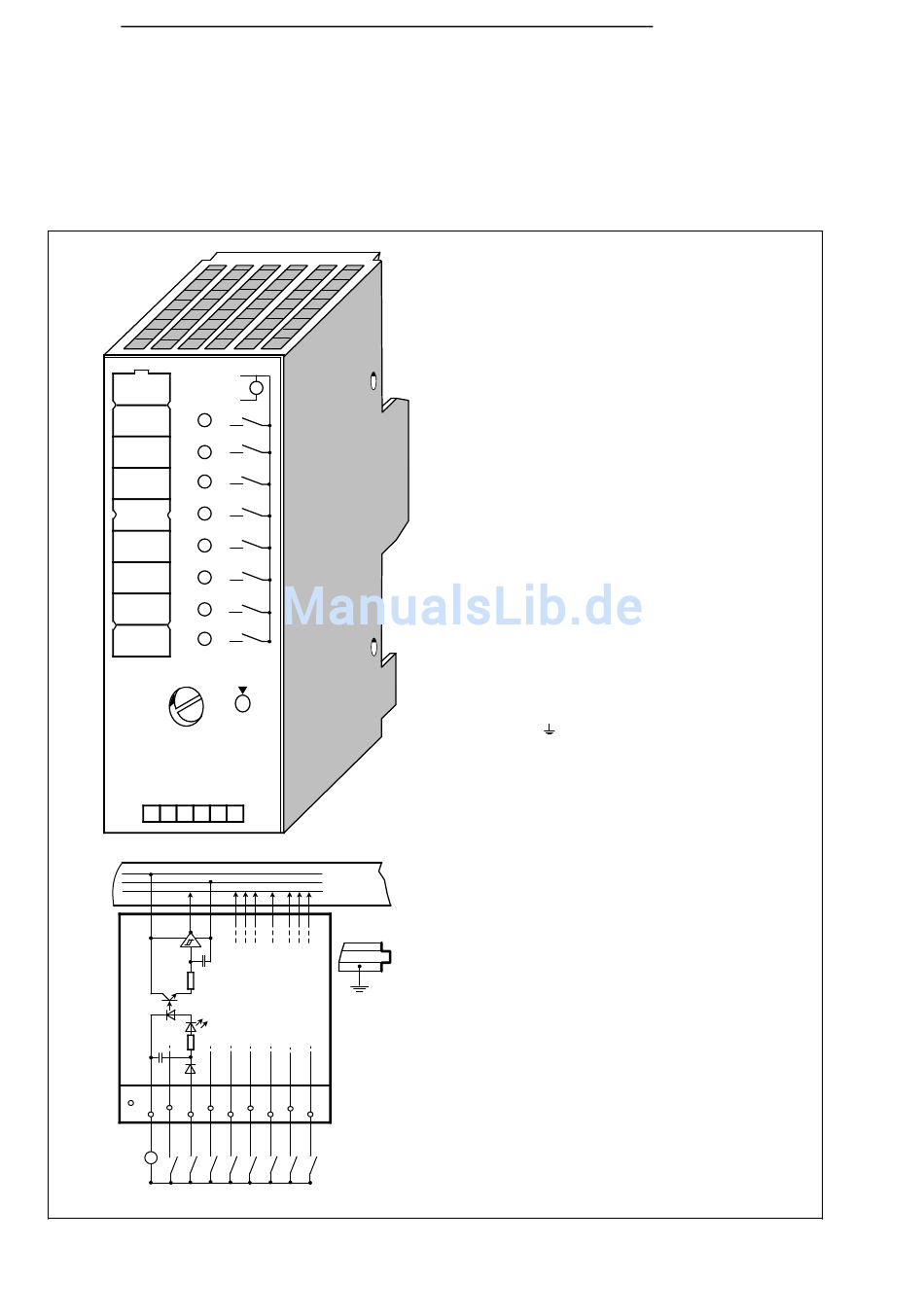

Digital-Eingabebaugruppe 8 x AC 115 V
.0
.1
.2
.3
.4
.5
.6
.7
DIGITAL INPUT
8 x 115 V AC
6ES5 431-8MC11
1 2 3 4 5
1 3 5
2 4
N
L1
X.1 X.0 X.3 X.2 X.5 X.4 X.7 X.6
EWA 4NEB 812 6120-01b
L1
1
N
2
4
3
6
5
8
7
10
9
2
6
+9 V
GND
Data
7 9
6 8 10
Technische Daten
Anzahl der Eingänge
Potentialtrennung
- in Gruppen zu
Eingangsspannung L1
- Nennwert
- für Signal "0"
- für Signal "1"
- Frequenz
Eingangsstrom bei
Signal "1"
Verzögerungzeit
- bei "0" nach "1"
- bei "1" nach "0"
Leitungslänge
- ungeschirmt max. 100 m
Bemessung der Isolation
Nennisolationsspannung
(+9 V gegen L1)
- Isolationsgruppe
- geprüft mit
Nennisolationsspannung
(+9 V gegen )
- Isolationsgruppe
- geprüft
Zulässige Umgebungs-
temperatur des Gerätes
- waagrechter Aufbau
- senkrechter Aufbau
Anschluß von
2-Draht-BERO
- Ruhestrom
Stromaufnahme
- aus+9 V (CPU)
Verlustleistung
der Baugruppe
Gewicht
Baugruppenspektrum
(6ES5 431-8MC11)
8
ja (Optokoppler)
8
AC/DC 115 V
0 ... 40 V
85 ... 135 V
47 ... 63 Hz
typ. 12 mA bei
AC 115 V
typ. 2,5 mA bei
DC 115 V
typ. 10 ms
typ. 20 ms
nach VDE 0160
AC 125 V
2×B
AC 1250 V
AC 12 V
1×B
AC 500 V
0 ... 60 °C
0 ... 40 °C
möglich
4 mA
typ. 32 mA
typ. 2,5 W
ca. 260 g
