Simatic S5-100U Gerätehandbuch Seite 60

Aufbaurichtlinien
(1)
L1
L2
L3
N
PE
M
M

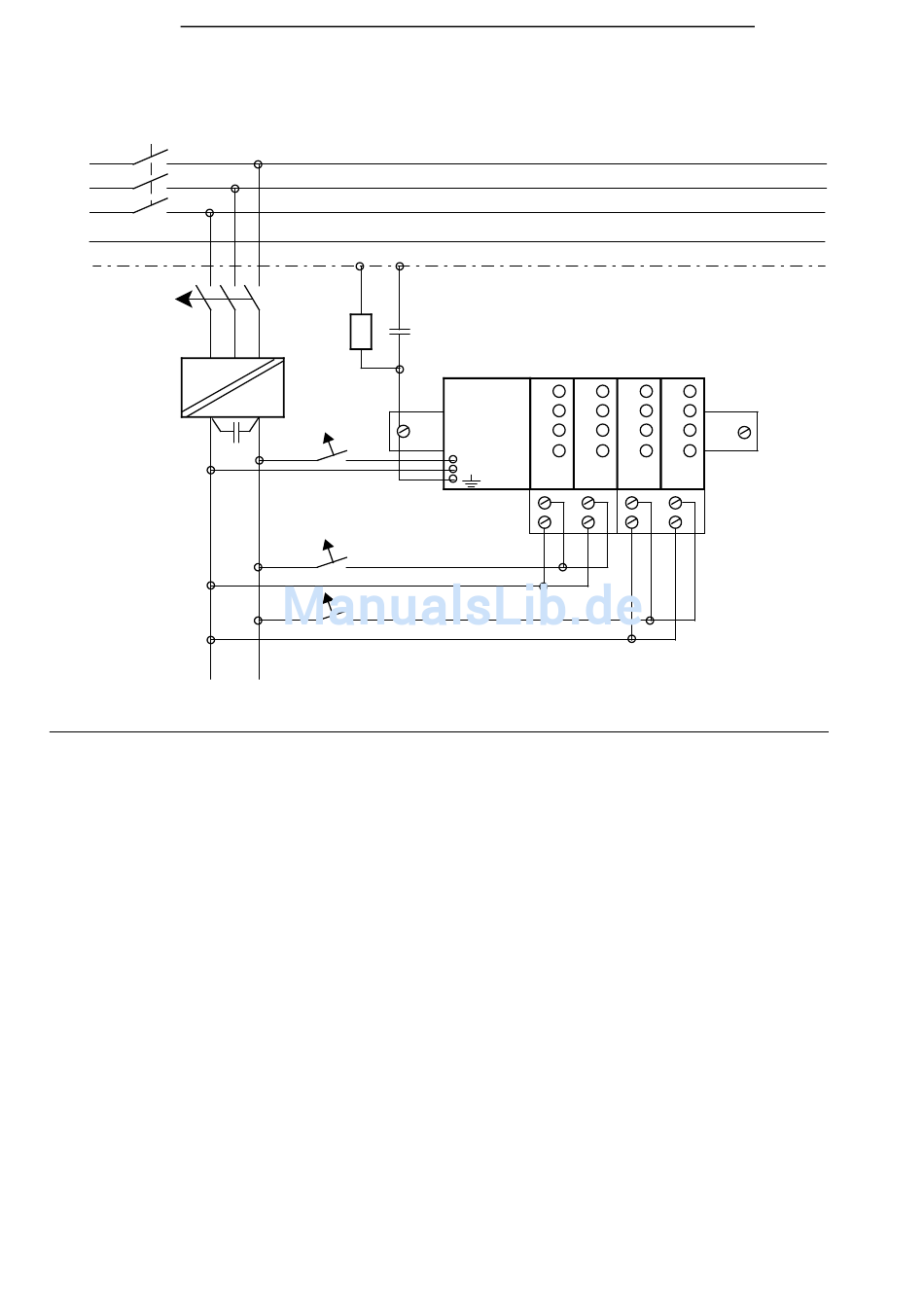

Bild 3.20 Erdfreier Betrieb; DC 24 V-Stromversorgung mit sicherer elektrischer Trennung nach DIN VDE 0160 für AG
und Peripherie
Störspannungen werden über einen Kondensator auf den Schutzleiter (PE) abgeleitet. Statische Auf-
ladung kann durch einen hochohmigen Widerstand (ca. 100 k / W) parallel zum Kondensator ver-
hindert werden.
3-24
(2)
(8)
1 µF/
100 K
AC 500 V
(3)
L+
(6)
(7)
L+
Normprofilschiene
isoliert aufbauen
CPU
L+
M
DI DI DO DO
1
1
2
2
S5-100U
1 1
2 2
EWA 4NEB 812 6120-01b
