S5-100U
ODER- vor UND-Verknüpfung
Am Ausgang 1.0 erscheint Signalzustand "1", wenn eine
der folgenden Bedingungen erfüllt ist:
• Eingang 0.0 führt Signal "1"
• Eingang 0.1 und einer der Eingänge 0.2 oder 0.3 führen
Signal "1".
Am Ausgang 1.0 erscheint Signalzustand "0", wenn keine
UND-Verknüpfung erfüllt ist.
AWL
O E 0.0
E 0.0
O
U E 0.1
E 0.1
U(
O E 0.2
E 0.2
O E 0.3
)
E 0.3
= A 1.0
EWA 4NEB 812 6120-01b

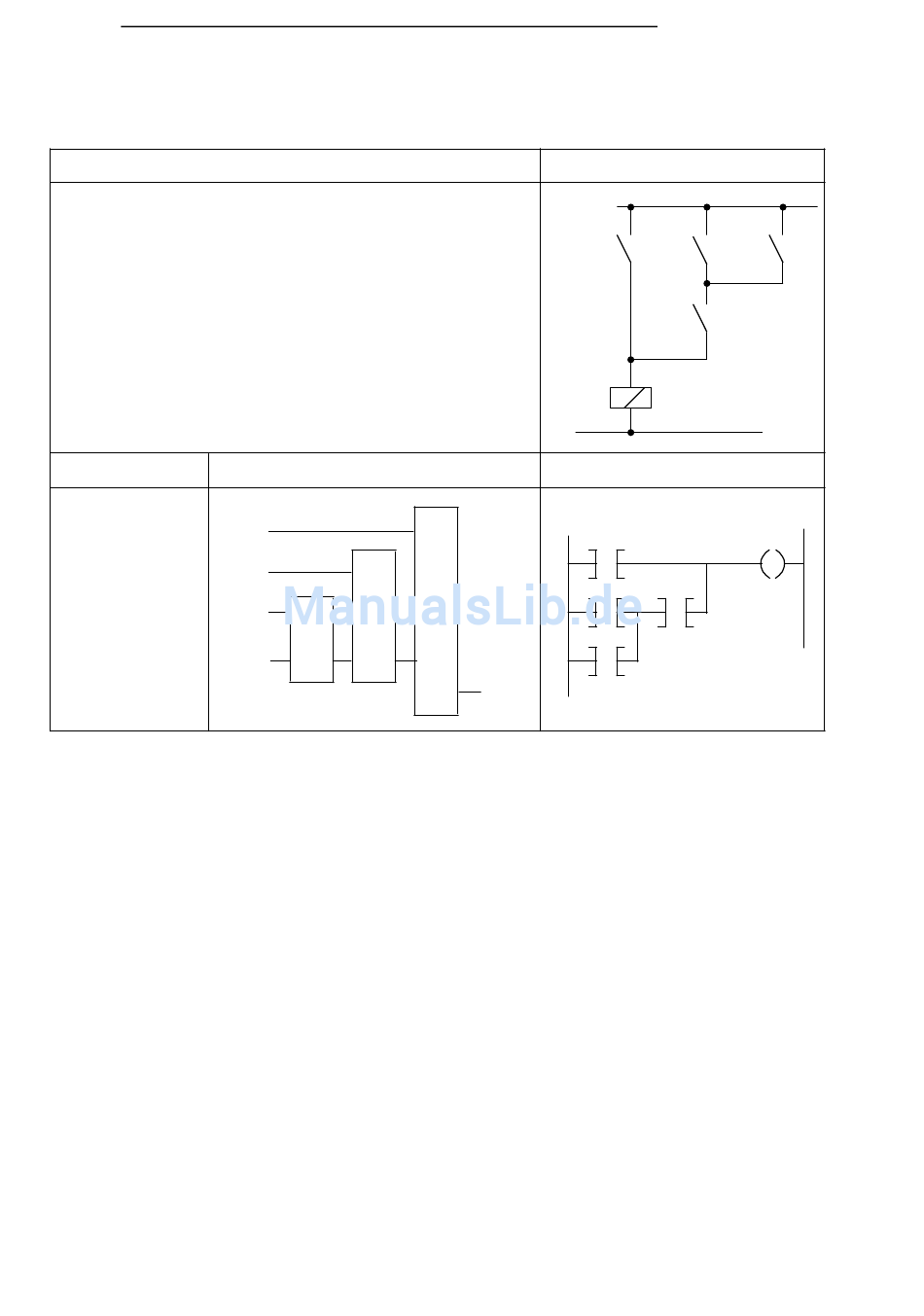

Beispiel
FUP
=1
>
&
=1
>
Stromlaufplan
E 0.0 E 0.2
E 0.0
E 0.2 E 0.1
E 0.3
A 1.0
STEP 5 Operationen
E 0.3
E 0.1
A 1.0
KOP
A 1.0
8-5
