Inbetriebnahme und Programmtest

4.1

Hinweise zum Betrieb

4.1.1

Bedienfeld des AGs

Batterieausfallanzeige
(gelbe LED leuchtet
--
> Batterie leer oder
nicht vorhanden)
Ein-/Ausschalter

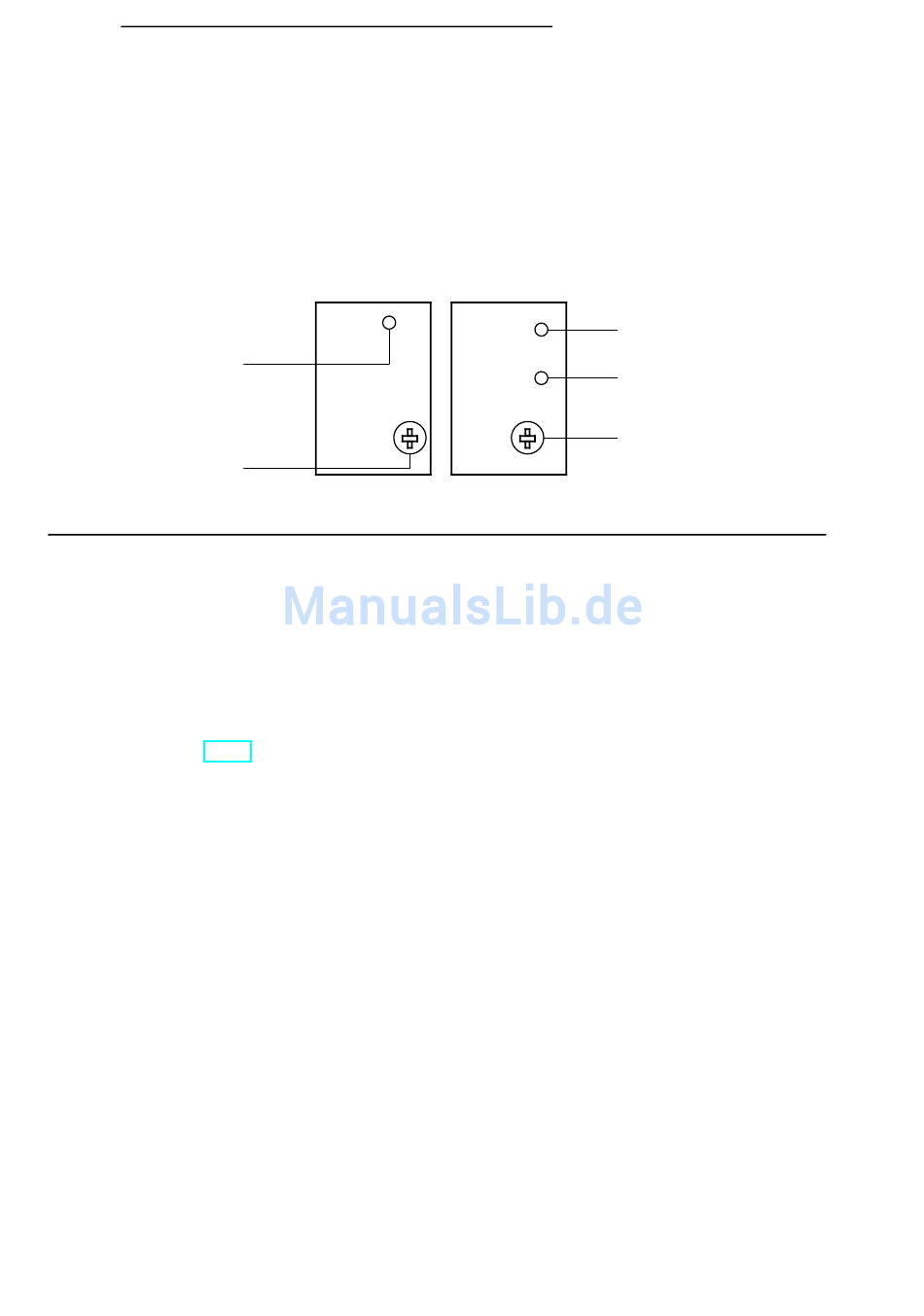

Bild 4.1 Bedienfeld der CPU
EIN/AUS-Schalter
Der EIN/AUS-Schalter schaltet die Spannungsregler des AGs ein. Er trennt n i c h t die Spannungs-
regler von den Klemmen L+/M!
Betriebsartenschalter
Mit dem Betriebsartenschalter können Sie zwischen den Betriebsarten "RUN" und "STOP" wählen.
Die Betriebsart "ANLAUF" wird automatisch beim Übergang von "STOP" nach "RUN" von der CPU
--
ausgeführt ( > Kap. 7.4.2 ANLAUF-Programmbearbeitung).
4.1.2

Betriebsarten

Betriebsart "STOP"
• Das Programm wird nicht bearbeitet.
• Die Werte der Zeiten, Zähler, Merker und die Prozeßabbilder, die beim Eintritt in den "STOP"-
Zustand aktuell waren, werden beibehalten.
• Die Ausgabebaugruppen sind gesperrt (Signalzustand "0").
• Beim Übergang von "STOP" in "RUN" werden die Prozeßabbilder, Zeiten und die nicht rema-
nenten Merker und Zähler auf "Null" gesetzt.
Betriebsart "RUN"
• Das Programm wird zyklisch bearbeitet.
• Im Programm gestartete Zeiten laufen ab.
• Die Signalzustände der Eingabebaugruppen werden eingelesen.
• Die Ausgabebaugruppen werden angesprochen.
• Die Betriebsart "RUN" kann auch nach "URLÖSCHEN" - d.h. bei leerem Programmspeicher -
eingestellt werden.
EWA 4NEB 812 6120-01b
BATTERY
RUN
OFF/
LOW
STOP
RUN
I
STOP
O
COPY

Inbetriebnahme und Programmtest

Betriebsartenanzeige
--
(grüne LED > RUN)
Betriebsartenanzeige
--
(rote LED > STOP)
Betriebsartenschalter
4-1
