Adressierung
Wird das AG in mehreren Zeilen aufgebaut, wird die Numerierung der Erweiterungszeilen mit dem
äußersten linken Steckplatz fortgesetzt.
Steckplatznummer
26 27 28 29
18 19 20 21
8 9 10 11
0 1
CPU

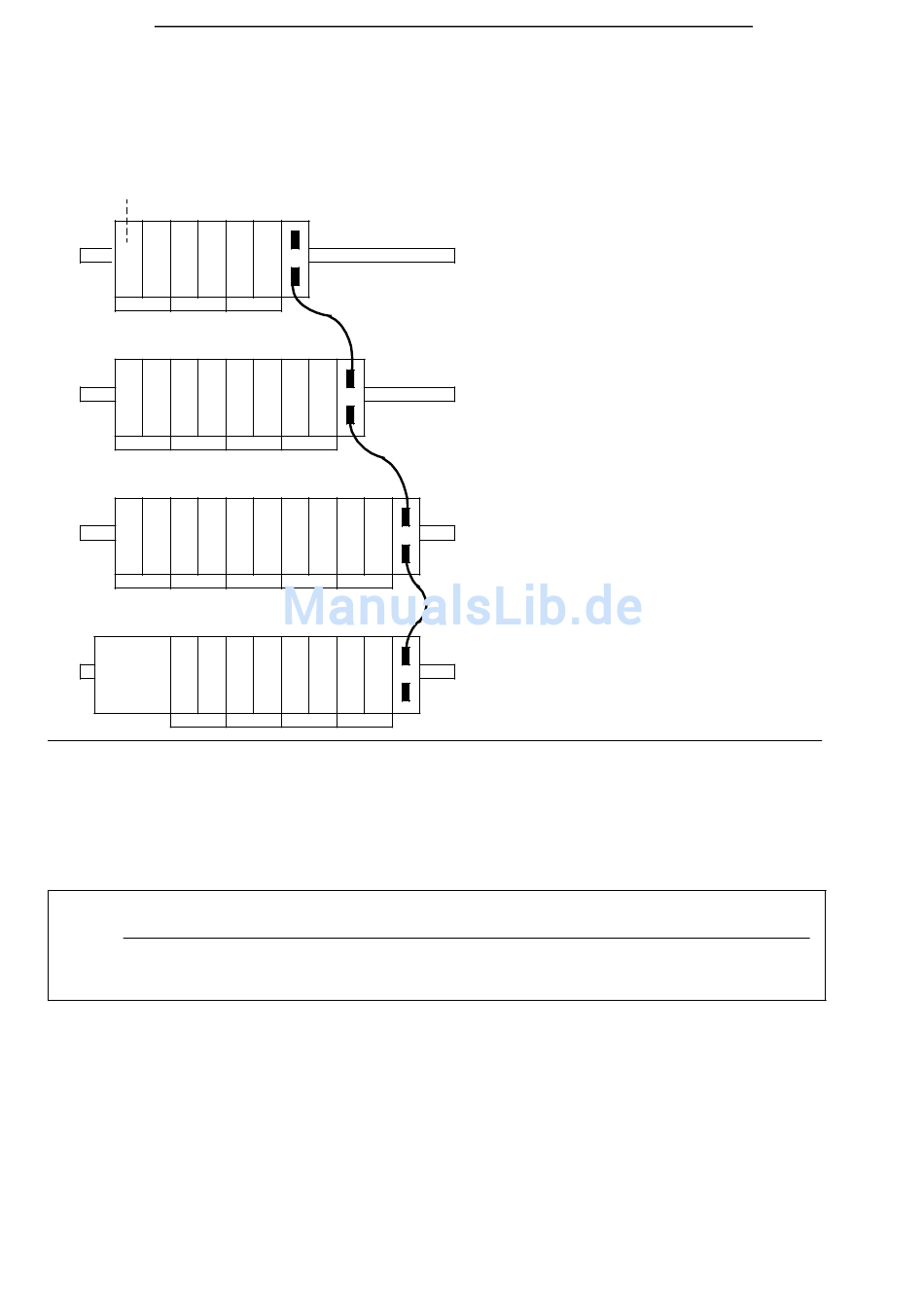

Bild 6.3 Steckplatznumerierung bei mehrzeiligem Aufbau
Bei einer Erweiterung fügen Sie die hinzukommenden Busmodule stets in der obersten Zeile rechts
an. Andernfalls verändern sich die Steckplatznummern der rechts von der Erweiterung befindlichen
Busmodule. Dies müßten Sie dann im Steuerungsprogramm berücksichtigen.
Hinweis
Prüfen Sie nach jeder Erweiterung, ob die Adressierung im Steuerungsprogramm mit
dem tatsächlichen Aufbau übereinstimmt!
6-2
30 31
22 23 24 25
12 13 14 15 16 17
2 3 4 5 6 7
S5-100U
EWA 4NEB 812 6120-01b
