S5-100U
Der Anschlußblock
An die Eingänge am Anschlußblock können P-Schalter (Kontakte, Zweidraht-BEROs) angeschlossen
werden.
1 3 5 7 9
2 4 6 8 10

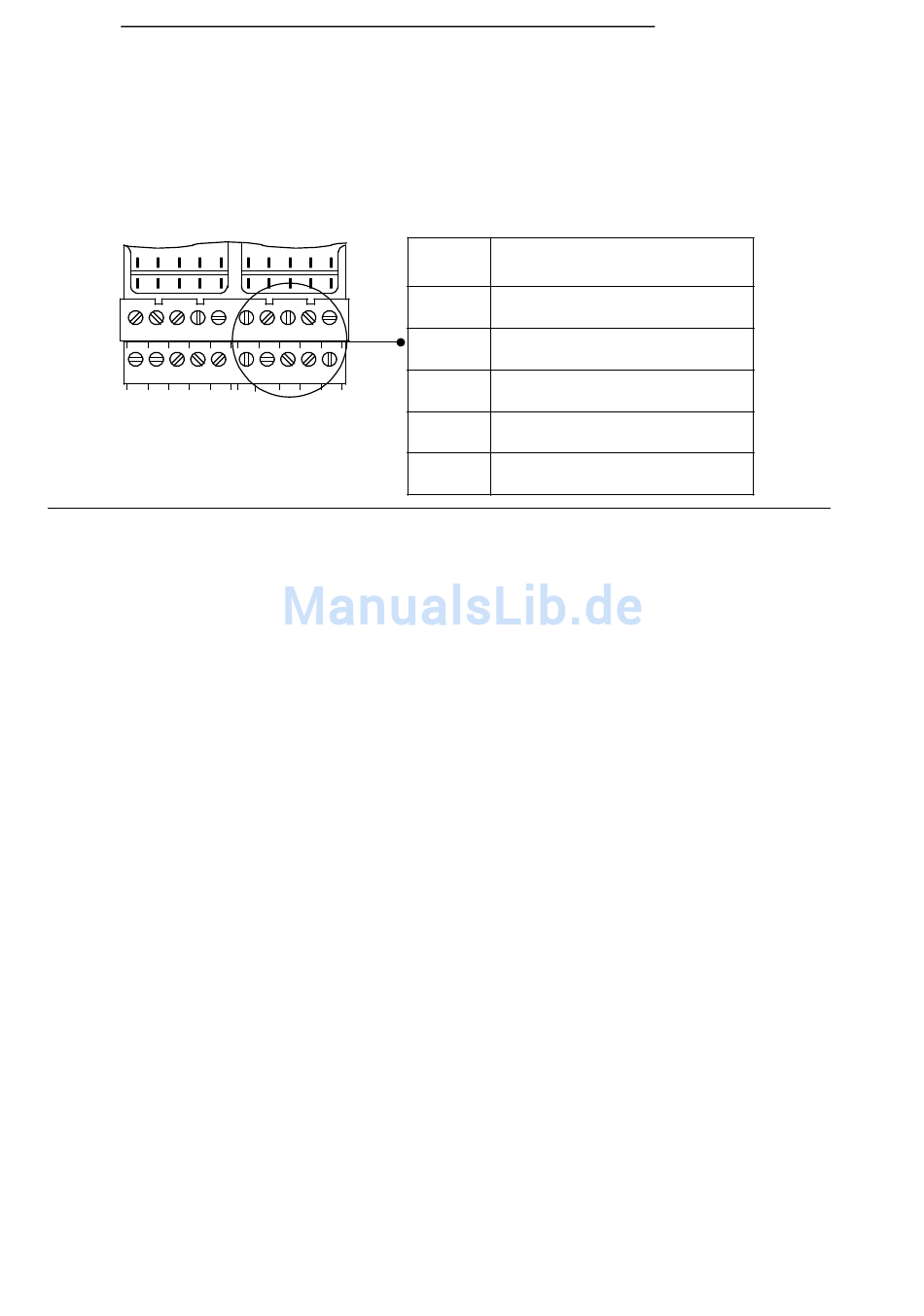

Bild 15.14 Belegungsschema des Anschlußblocks
• Belegung der Eingänge am Anschlußblock
Der Anschluß von Zweidraht-BEROs am Referenzeingang ist möglich. Der Freigabeeingang
kann auch durch eine Digital-Ausgabebaugruppe DC 24 V angesteuert werden.
• Ausgänge am Anschlußblock
Am Anschlußblock stehen zwei kurzschlußfeste DC 24 V Digitalausgänge zur Verfügung.
• Kurzschlußanzeige
Der Kurzschluß eines Ausgangs wird durch die rote LED auf der Frontplatte angezeigt.
EWA 4NEB 812 6120-01b
Klemme
1 3 5 7 9
2 4 6 8 10
Anschlußbelegung
1 DC 24 V-Versorgung der
2 Baugruppe
3 DC24 V für Freigabesignal
4 DE Freigabesignal
5 DA 24 V/0,5 A Sollwert 1 (Q 0)
6 Masse
7 DC 24 V für Referenzsigal
8 DE Referenzsignal
9 DA 24 V/0,5 A Sollwert 2 (Q 1)
10 Masse
Funktionsbaugruppen
15-24
