STEP 5 Operationen
Einschaltverzögerung

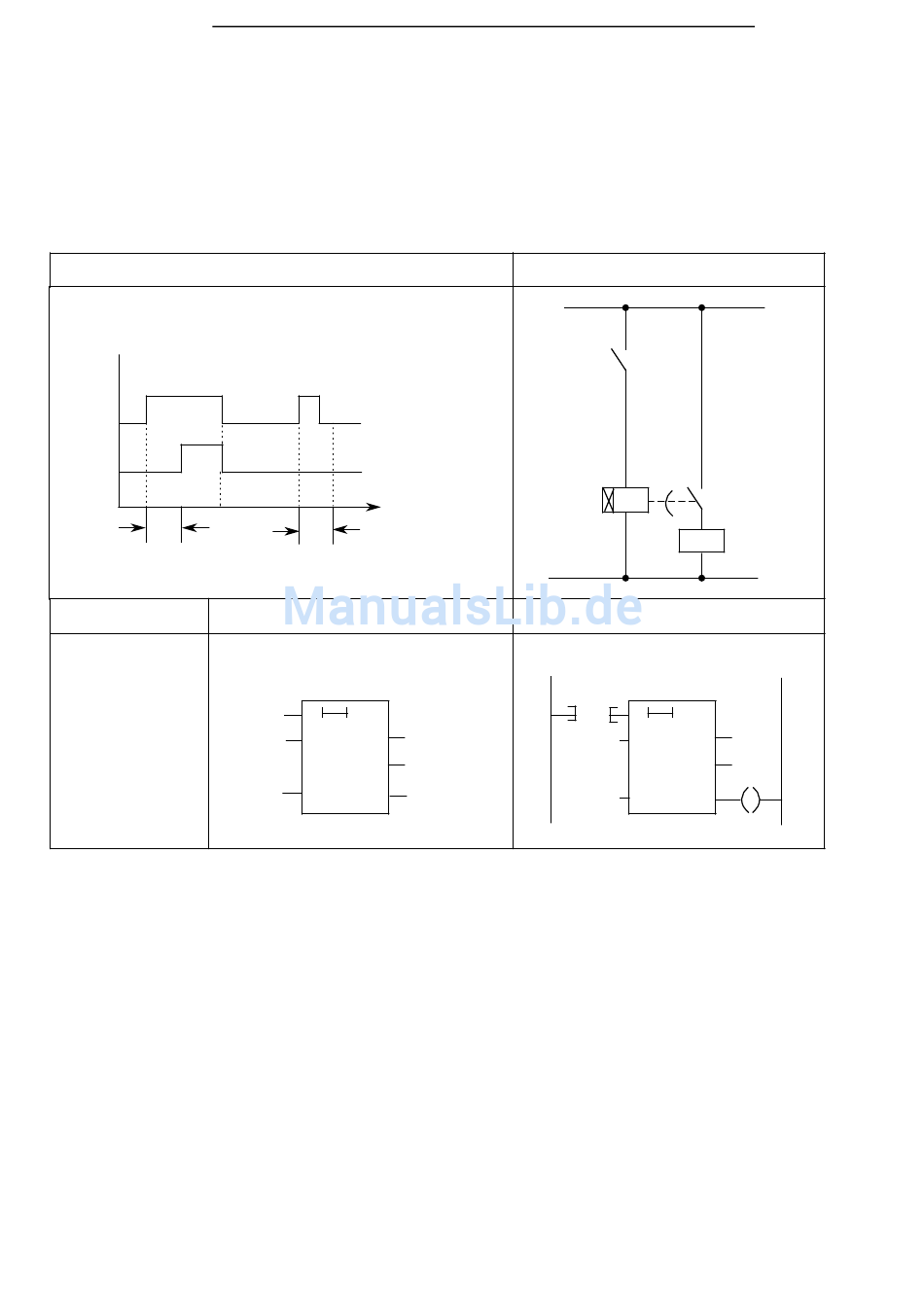

Beispiel:
Der Ausgang 1.0 wird 9 s nach dem Eingang 0.0 gesetzt. Er bleibt solange gesetzt, wie der Ein-
gang das Signal "1" führt.
Signalzustände
1
0
1
0
9
AWL
U E 0.0
L KT 900.0
SE T 3
NOP 0
NOP 0
NOP 0
U T 3
= A 1.0
8-22
Zeitdiagramm
E 0.0
A 1.0
Zeit in s
9
FUP
T 3
T 0
E 0.0
KT 900.0 TW DU
DE
R Q
E 0.0
KT 900.0
A 1.0
S5-100U
Stromlaufplan
E 0.0
T 3
A 1.0
KOP
T 3
T 0
TW DU
DE
R Q
A 1.0
