Analogwertverarbeitung
Aus der Nachfüllmenge wird der Tankinhalt bestimmt.
AWL
L KF +300
L MW 1
-F
T MW 20
...
Die Parameter UGR und OGR des FB251 beziehen sich auf den Nennbereich der Analog-Ausgabe-
baugruppe. Deshalb muß der Parameter UGR mit dem Wert -300 belegt werden.
- 30.0 m3
- 20 mA

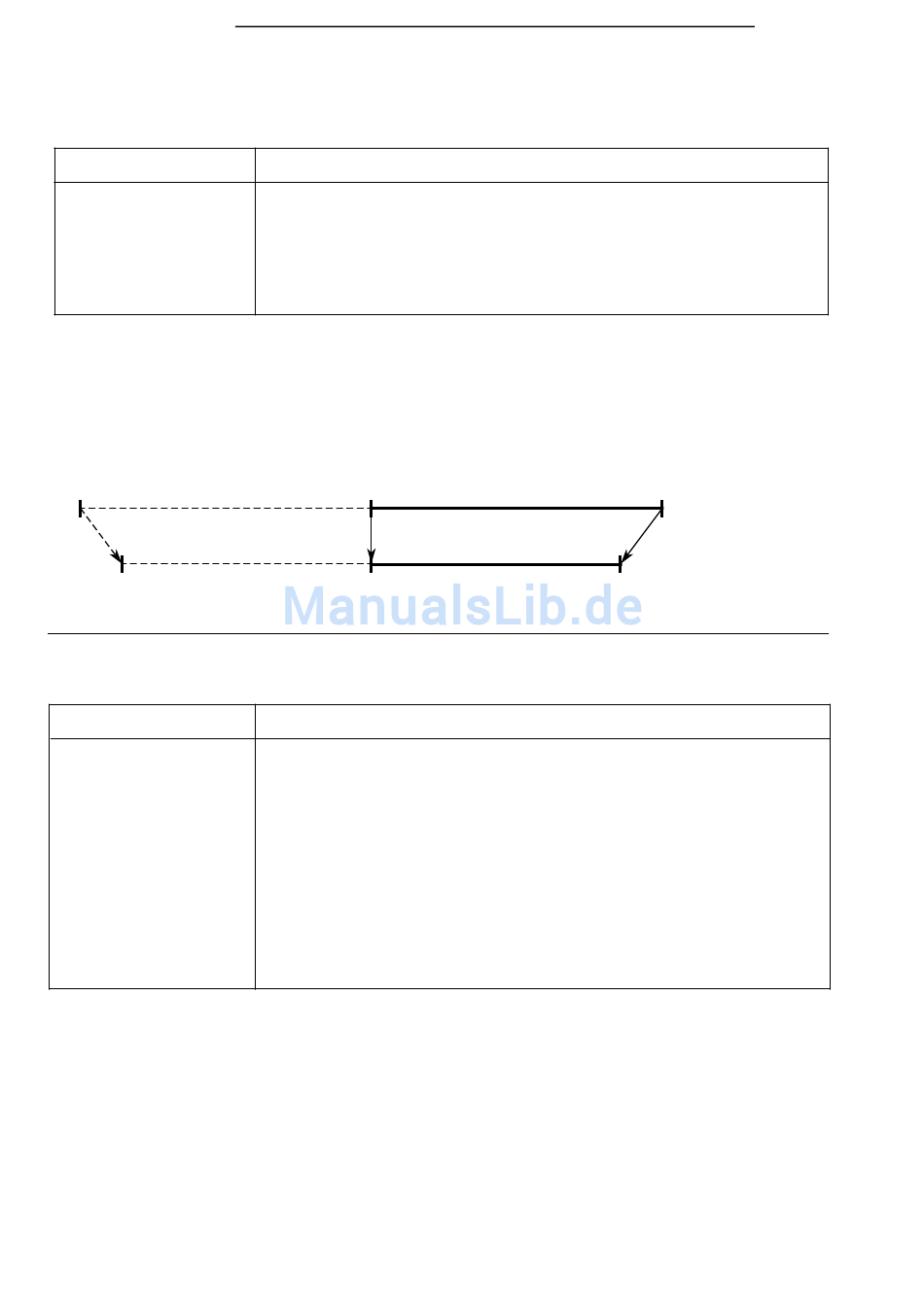

Bild 11.15 Transformation des Analogwertes in den Nennbereich
AWL
...
SPA FB251
NAME :RLG:AA
XE :MW20
BG :1
KNKT :0,1
OGR :300
UGR :-300
FEH :M0.2
BU :M0.3
BE
11-26
maximaler Tankinhalt
Nachfüllmenge
Differenz bilden
Tankinhalt in MW 20 ablegen
Tankinhalt
0.0 m3
0 mA
unbedingter Aufruf FB251
Tankinhalt
Steckplatz 1
Kanal 0, Kanaltyp 1
3
obere Grenze 30.0 m
untere Grenze - 30.0 m
"1", wenn Drahtbruch
"1", wenn Tank zu voll
Erläuterung
30.0 m3
20 mA
Erläuterung
3
