15.6.5 Vorgabe neuer Sollwerte für die Funktionsarten Zähler
und Wegerfassung
Die Vorgabe neuer Sollwerte ist zu jedem Zeitpunkt über das PAA möglich. Ein Sollwert wird aller-
dings nur dann übernommen, wenn der entsprechende Ausgang nicht eingeschaltet ist. Der Zustand
der Ausgänge wird mit den Diagnosebits S 1 und S 2 gemeldet.
Diagnosebit S 1 (Bit 1 im Diagnosebyte)=1,
Diagnosebit S 2 (Bit 2 im Diagnosebyte)=1,
Tabelle 15.5 Reaktion der Zählerbaugruppe beim Übertragen der Sollwerte
Diagnosebit
S 1=0 Der neue Sollwert wird übernommen und hat ab sofort Gültigkeit
S 2=0 Der neue Sollwert wird übernommen und hat ab sofort Gültigkeit
S 1=1 Der neue Sollwert 1 wird erst aktiv, wenn eine positive Flanke am
Freigabeeingang aufgetreten ist.
S 2=1 Der neue Sollwert 2 wird erst aktiv, wenn eine positive Flanke am
Freigabeeingang aufgetreten ist.
Beispiel:
Sie steuern über die Ausgänge der Zählerbaugruppe einen Antrieb. Nach Ablauf einer Positionierung
sind beide Sollwerte erreicht und beide Ausgänge eingeschaltet. Die neuen Sollwerte können Sie
nach folgender Reihenfolge vorgeben .
Freigabe-
eingang
Ausgang Q 0/
Diagnosebit S 1
Ausgang Q 1/
Diagnosebit S 2
S 1
alt

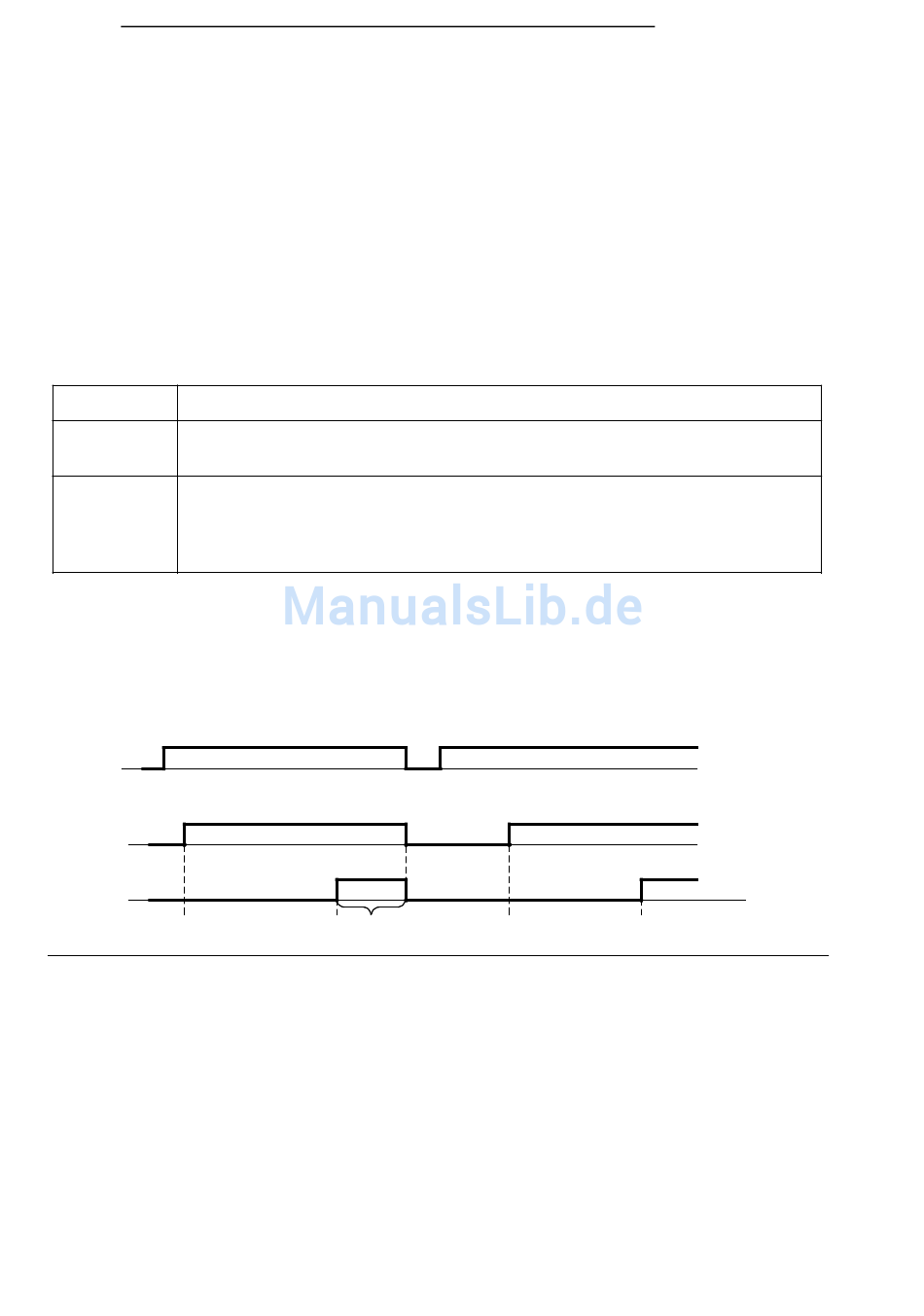

Bild 15.25 Vorgabe neuer Sollwerte
Übergeben Sie die neuen Sollwerte zur Baugruppe. Da beide Diagnosebits S 1 und S 2 auf "1"
gesetzt sind, werden die Werte noch nicht übernommen.
Schalten Sie nun das Signal am Freigabeeingang auf "0". Mit der fallenden Flanke werden die
Ausgänge abgeschaltet und die Diagnosebits zurückgesetzt.
Schalten Sie das Signal am Freigabeeingang wieder auf "1". Die neuen Sollwerte werden über-
nommen und sind nun aktiv.
Beim Erreichen der neuen Sollwerte wird der entsprechende Ausgang wieder eingeschaltet.
EWA 4NEB 812 6120-01b
Sollwert 1 ist erreicht und Ausgang 1 ist einge-
schaltet.
Sollwert 2 ist erreicht und Ausgang 2 ist einge-
schaltet.
Reaktion
S 2 S 1
alt
Funktionsbaugruppen
S 2
neu neu
