STEP 5 Operationen
RS-Speicherglied für speichernde Signalausgabe (vorrangiges Rücksetzen)
Signalzustand "1" am Eingang 0.1 bewirkt das Setzen des
Speicherglieds A 1.0 (Signalzustand "1"). Wechselt der
Signalzustand am Eingang 0.1 nach "0", so bleibt der
Zustand von A 1.0 erhalten, d.h. das Signal wird gespei-
chert.
Signalzustand "1" am Eingang 0.0 bewirkt das Rücksetzen
des Speicherglieds. Bei gleichzeitigem Anliegen des
Setzsignals (Eingang 0.1) und des Rücksetzsignals
(Eingang 0.0) ist die zuletzt programmierte Abfrage (hier
UE 0.0) während der Bearbeitung des übrigen Programms
wirksam, d.h. der Ausgang 1.0 wird vorrangig rückgesetzt.
AWL
U E 0.1
S A 1.0
U E 0.0
R A 1.0
*
NOP 0
* ist dann erforderlich, wenn das Programm in KOP oder FUP an Bildschirmprogrammiergeräten dargestellt werden
NOP 0
soll. Beim Programmieren in KOP und FUP werden solche NOP 0-Operationen selbsttätig vergeben.
8-8

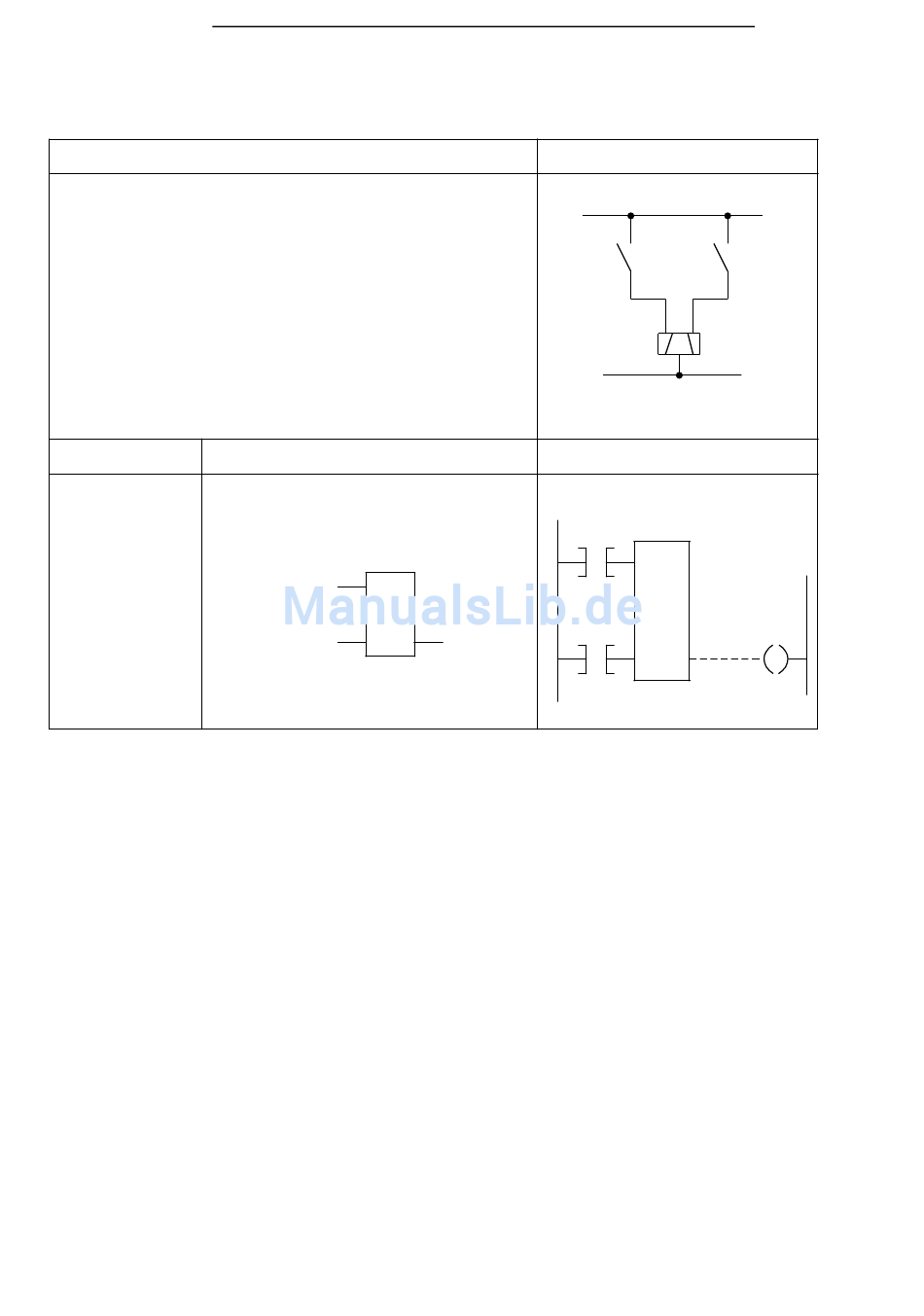

Beispiel
FUP
A 1.0
E 0.1
S
E 0.0 R Q
Stromlaufplan
E 0.0 E 0.1
A 1.0
KOP
A 1.0
E 0.1
S
E 0.0
R Q
