Simatic S5-100U Gerätehandbuch Seite 162

STEP 5 Operationen

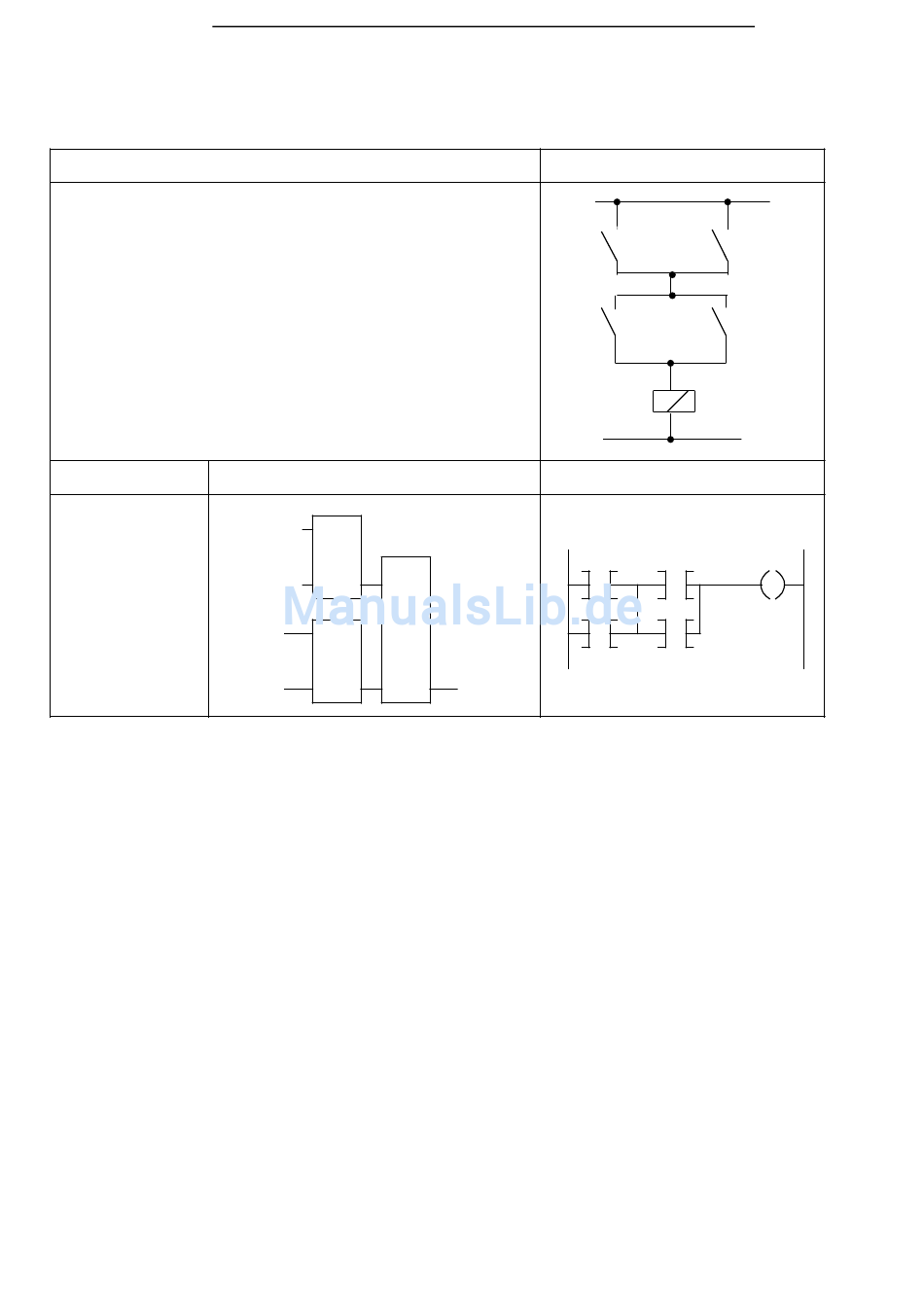

ODER-vor-UND-Verknüpfung
Am Ausgang A 1.0 erscheint Signalzustand "1", wenn
beide ODER-Verknüpfungen erfüllt sind.
Am Ausgang A 1.0 erscheint Signalzustand "0", wenn
mindestens eine ODER-Verknüpfung nicht erfüllt ist.
AWL
U(
O E 0.0
O E 0.1
)
U(
O E 0.2
O E 0.3
)
= A 1.0
8-6
Beispiel
FUP
E 0.0
=1
>
&
E 0.1
E 0.2
=1
>
E 0.3
Stromlaufplan
E 0.0
E 0.2
E 0.0
E 0.1
A 1.0
S5-100U
E 0.1
E 0.3
A 1.0
KOP
A 1.0
E 0.2
E 0.3
EWA 4NEB 812 6120-01b
