Simatic S5-100U Gerätehandbuch Seite 180

STEP 5 Operationen

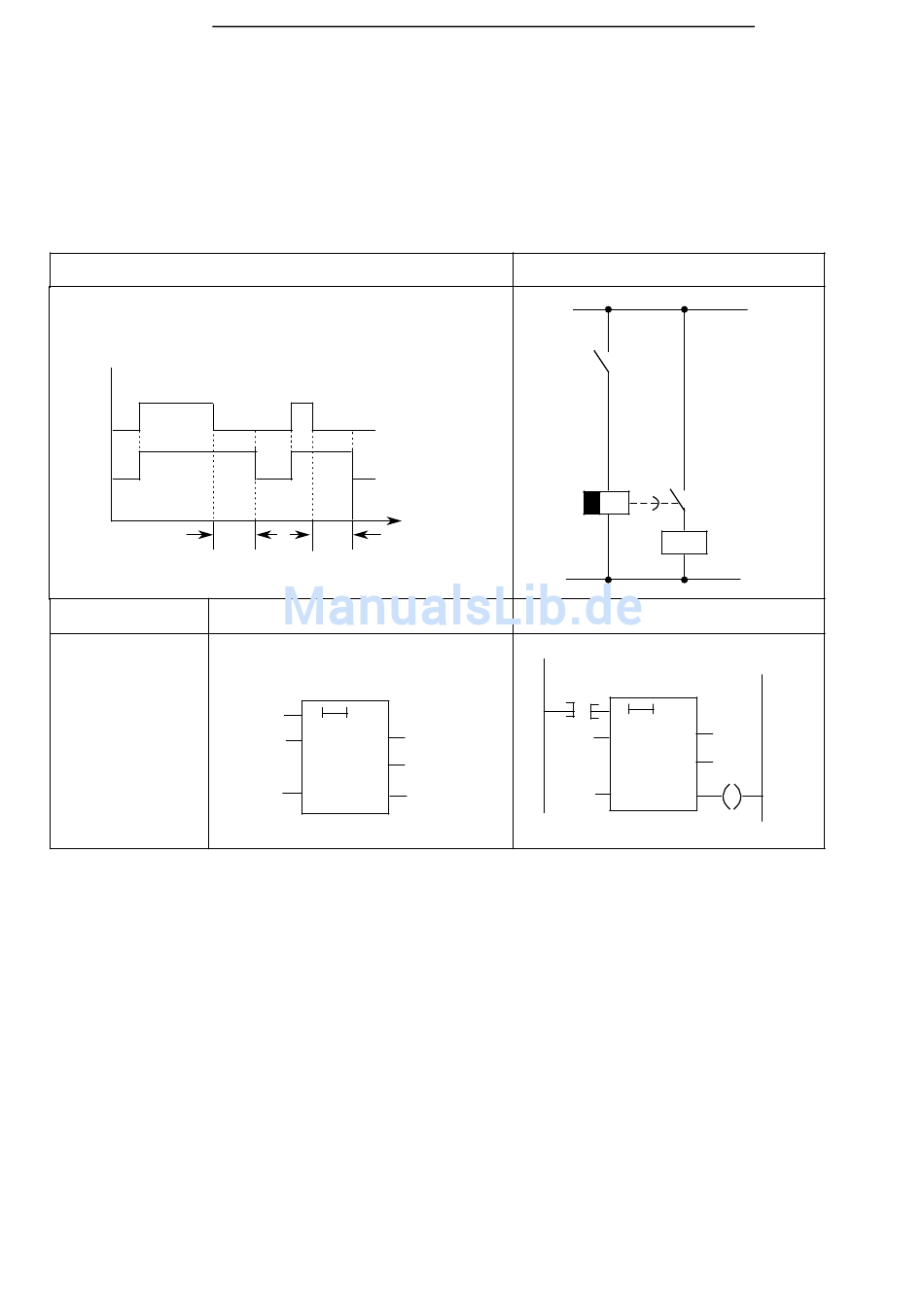

Ausschaltverzögerung
Beispiel:
Der Ausgang 1.0 wird mit einer Verzögerung "t" gegenüber dem Rücksetzen des Eingangs 0.0 auf
Null gesetzt. Die Verzögerungszeit wird durch den Wert im MW 14 bestimmt.
Signalzustände
1
0
1
0
AWL
U E 0.0
L MW 14
SA T 5
NOP 0
NOP 0
NOP 0
U T 5
= A 1.0
8-24
Zeitdiagramm
t t
FUP
T 5
0 T
E 0.0
MW 14 TW DU
DE
R Q
E 0.0
A 1.0
Zeit in s
E 0.0
MW 14
A 1.0
S5-100U
Stromlaufplan
E 0.0
T 5
A 1.0
KOP
T 5
0 T
TW DU
DE
R Q
A 1.0
EWA 4NEB 812 6120-01b
