STÖRUNGSBESEITIGUNG MIT STÖRUNGSCODE (DTC)
Motor (Störungsbeseitigung)
BY: DTC P1560 — FEHLFUNKTION STROMKREIS ERSATZSPANNUNG —
¼ BEDINGUNG FÜR DTC-ERFASSUNG:
¼ Zwei aufeinanderfolgende Fahrzyklen mit Fehler
VORSICHT:
Nach der Instandsetzung oder dem Austausch der defekten Teile weiter mit den Speicher-Lese-Modus
<Siehe EN(H4withOBD)-45 PRÜFEN, Speicher-Lese-Modus.> und Inspektions-Modus <Siehe EN-
(H4withOBD)-42 PRÜFEN, Inspektions-Modus.>.

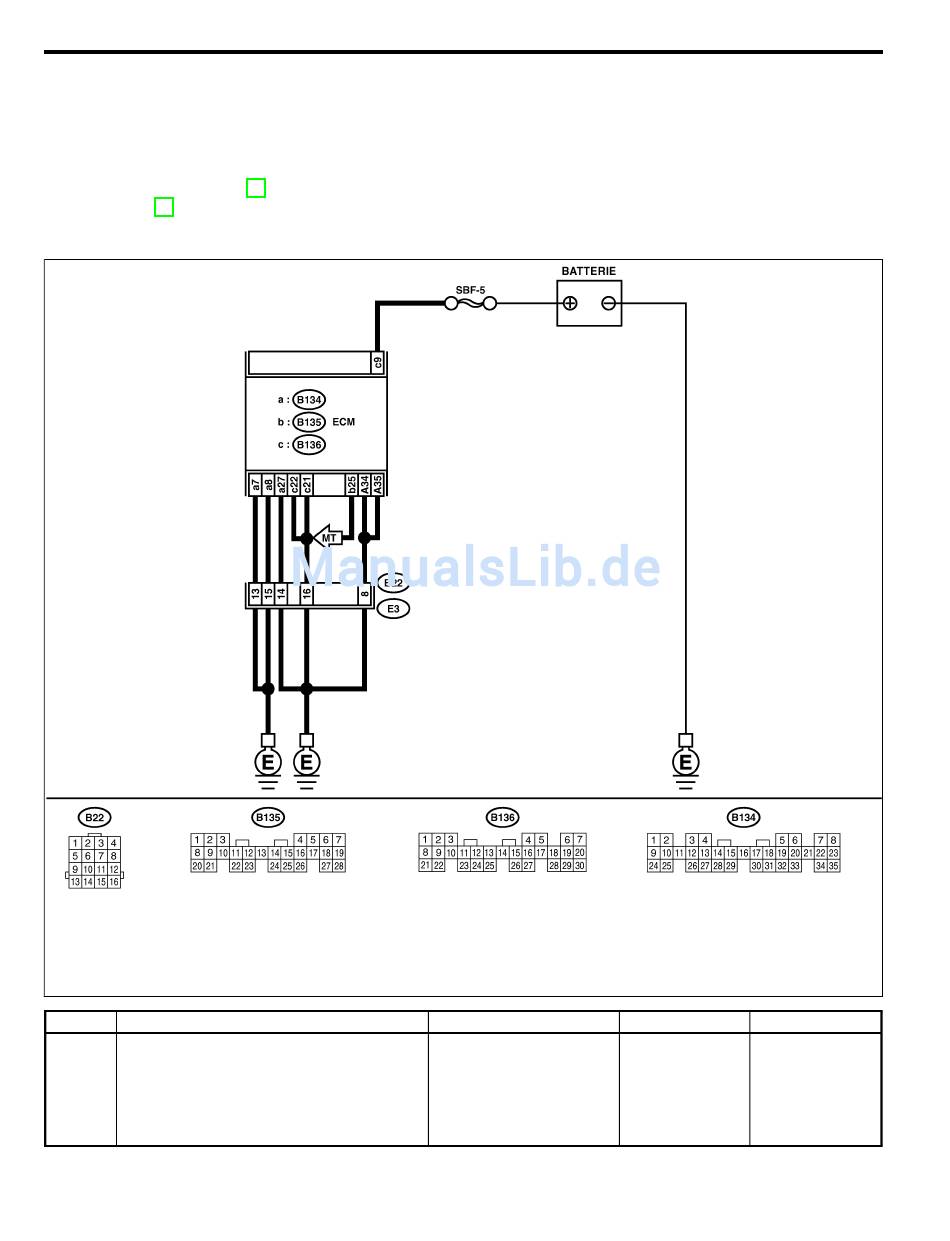

¼ VERDRAHTUNGSDIAGRAMME:
Nr.
1
AN ECM ANGEGEBENES EINGANGSSIGNAL
PRÜFEN.
1) Zündung AUSSCHALTEN.
2) Spannung zwischen ECM und Karosserie-
Masse messen.
Steckverbinder und Klemmen-Nr.
(B136) Nr. 9 (+) — Karosserie-Masse (−):
Schritt
EN(H4withOBD)-266
Prüfen
Beträgt die Spannung mini-
mal 10 V?
Ja
Nein
Schlechten Kontakt
Weiter bei Schritt
im ECM-Steckver-
2.
binder instandset-
zen.
S028521C27
B2M4242
