3.3.10 Inspektion, Positionsschalter Achse 1

Positionsschalter Achse 1

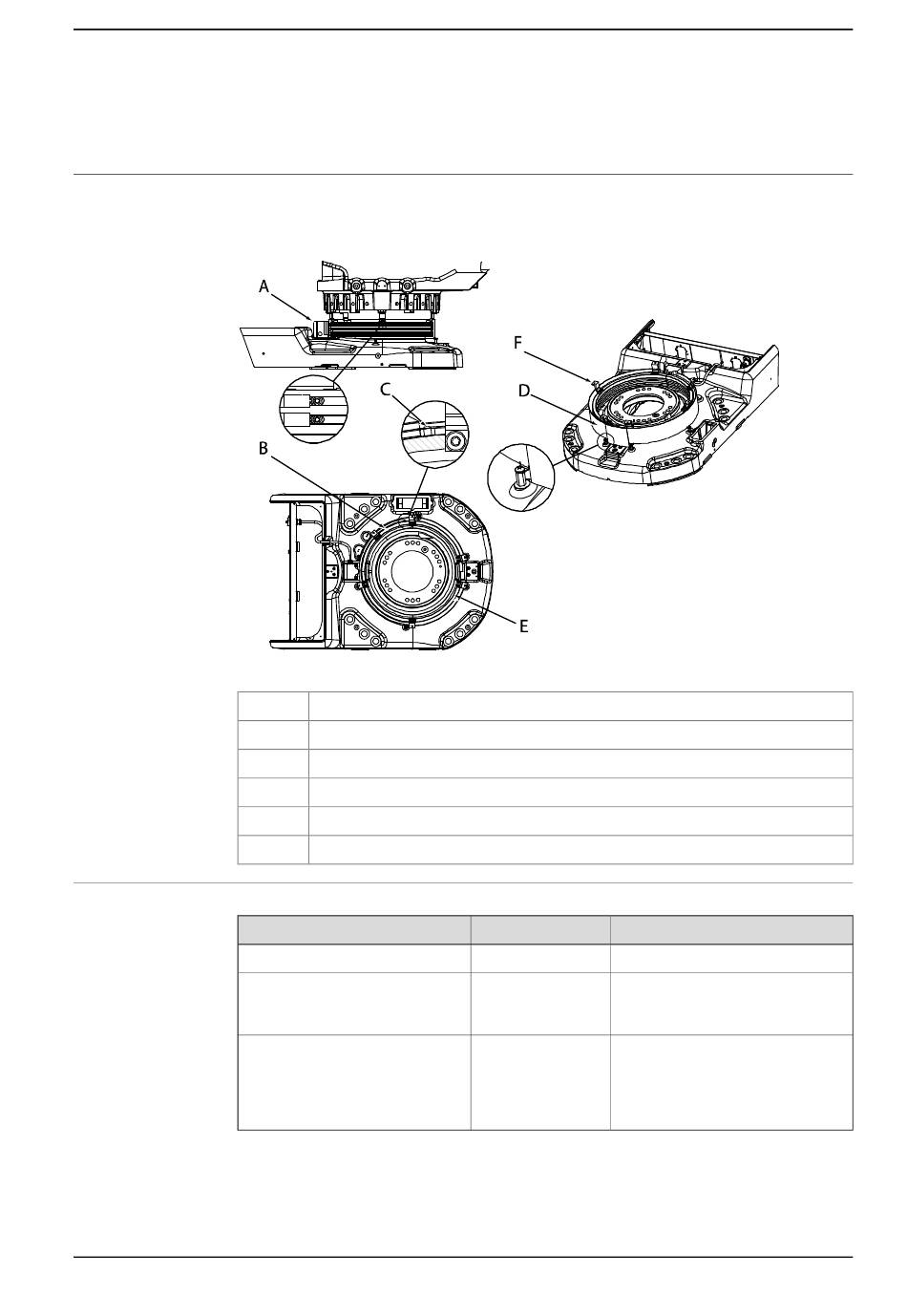

In der nachfolgenden Abbildung wird die Position des Positionsschalters für Achse
1 gezeigt.
xx0100000158
A
B
C
D
E
F
Erforderliche Ausrüstung
Geräte
Positionsschalter Achse 1
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge
und Prozeduren erforderlich. Ver-
weise auf diese Prozeduren fin-
den Sie in den nachfolgenden
schrittweisen Anleitungen.
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Positionsschalter Achse 1
Nocke
Stellschraube, Nocke
Schutzblech
Schiene
Schienenbefestigung
Art.-Nr.
3HAC 024854-001
-
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
3.3.10 Inspektion, Positionsschalter Achse 1
Hinweis
Der Inhalt wird im Abschnitt
dardwerkzeuge auf Seite 373
schrieben.
Diese Prozeduren umfassen Verwei-
se auf die erforderlichen Werkzeu-
ge.
Fortsetzung auf nächster Seite
3 Wartung
Stan-
be-
129
