Gewicht, Roboter
Die Tabelle gibt das Gewicht des Roboters an.
Robotermodell
IRB 660
Belastung des Fundaments, Roboter

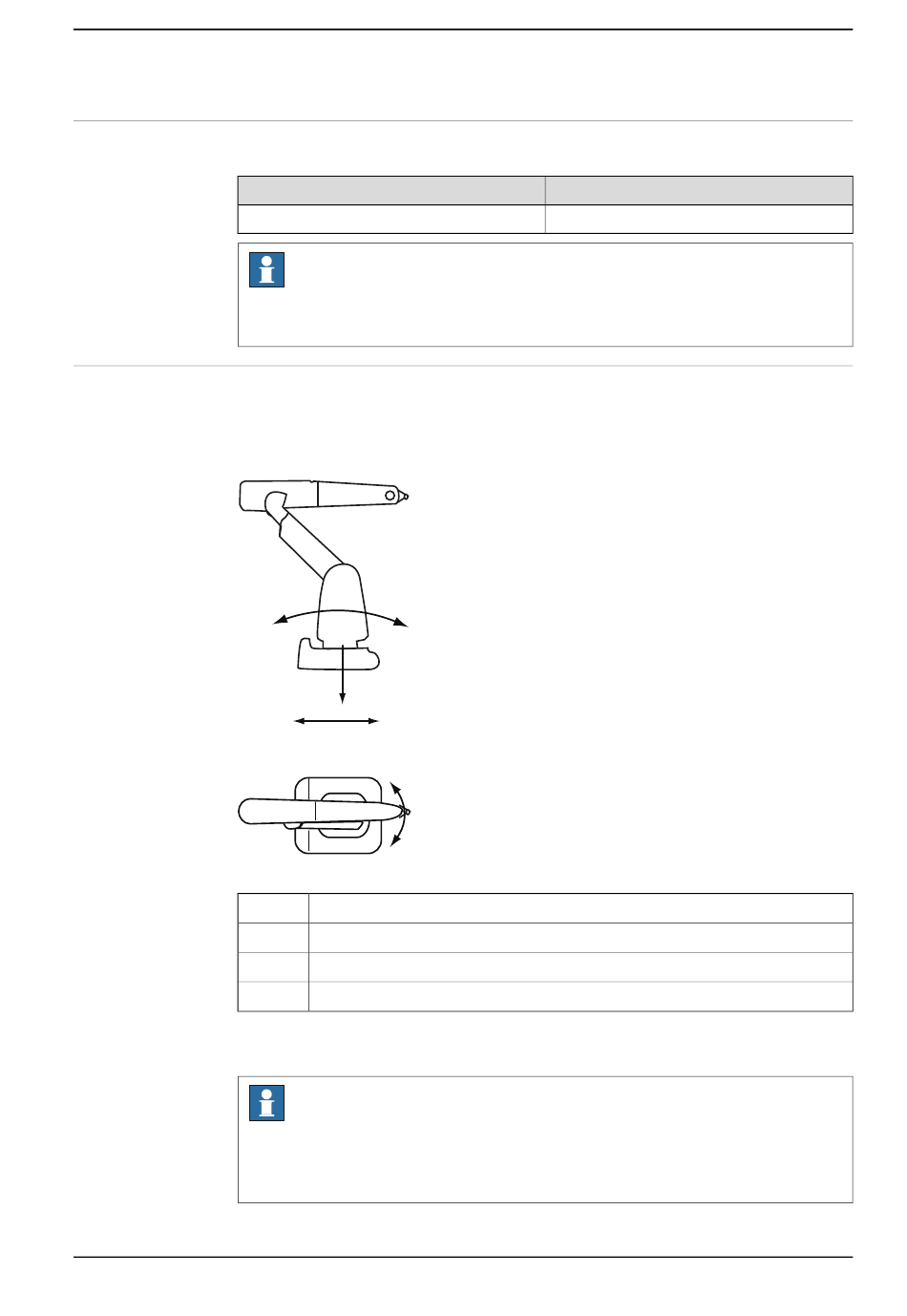

Die Abbildung zeigt die Richtungen der Belastungskräfte der Roboter an.
Die Richtungen gelten für alle bodenmontierten, hängenden und umgedrehten
Roboter.
xx1100000521
F
F
T
T
Die Tabelle gibt die unterschiedlichen Kräfte und Drehmomente an, denen der
Roboter bei unterschiedlichen Arbeiten ausgesetzt ist.
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Hinweis
Das Gewicht wird für den Roboter ohne Werkzeuge und andere am Roboter
montierte Werkzeuge angegeben.
T
xy
F
z
F
xy
T
z
Kraft in die jeweilige Richtung der XY-Ebene
xy
Kraft in der Z-Ebene
z
Biegemoment in die jeweilige Richtung der XY-Ebene
xy
Biegemoment in der Z-Ebene
z
Hinweis
Diese Kräfte und Drehmomente sind Extremwerte, die während des Betriebs
selten erreicht werden. Außerdem werden die Maximalwerte niemals gleichzeitig
erreicht!
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.2.1 Vor der Installation
Gewicht
1750 kg
Fortsetzung auf nächster Seite
