4.4.2 Austauschen der Kippgehäuse-Einheit
Position des Kippgehäuses

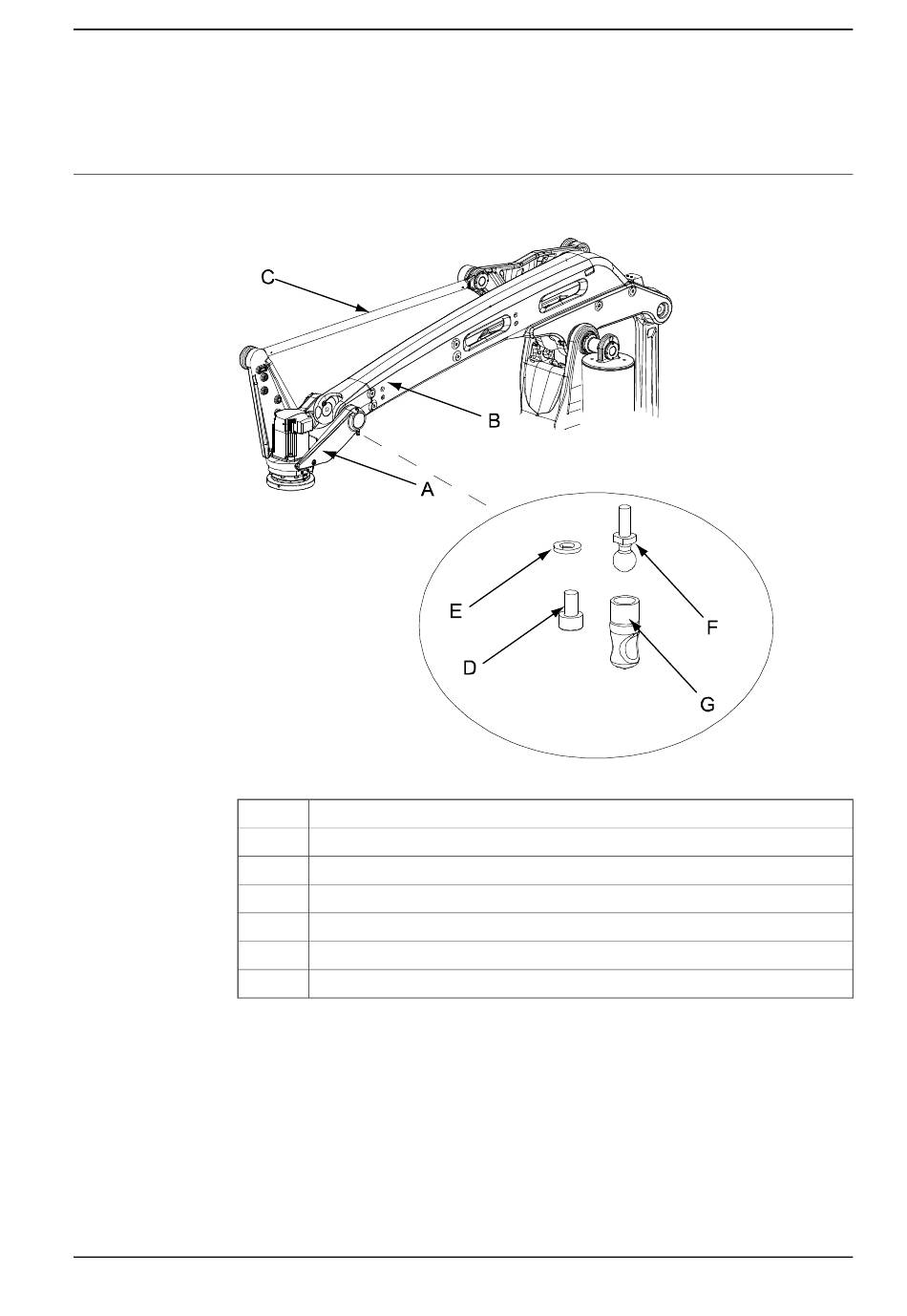

Die Positionierung des Kippgehäuses wird in nachstehender Abbildung gezeigt.
xx0600002616
A
B
C
D
E
F
G
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Kippgehäuse-Einheit
Oberarm
Obere Stange
Schraube M6x10
Unterlegscheibe 6.4x12x1.6
Rundstecker
Schutzkappe
