3.4.3 Inspektion des mechanischen Anschlags, Achse 1

Sitz des mechanischen Anschlags

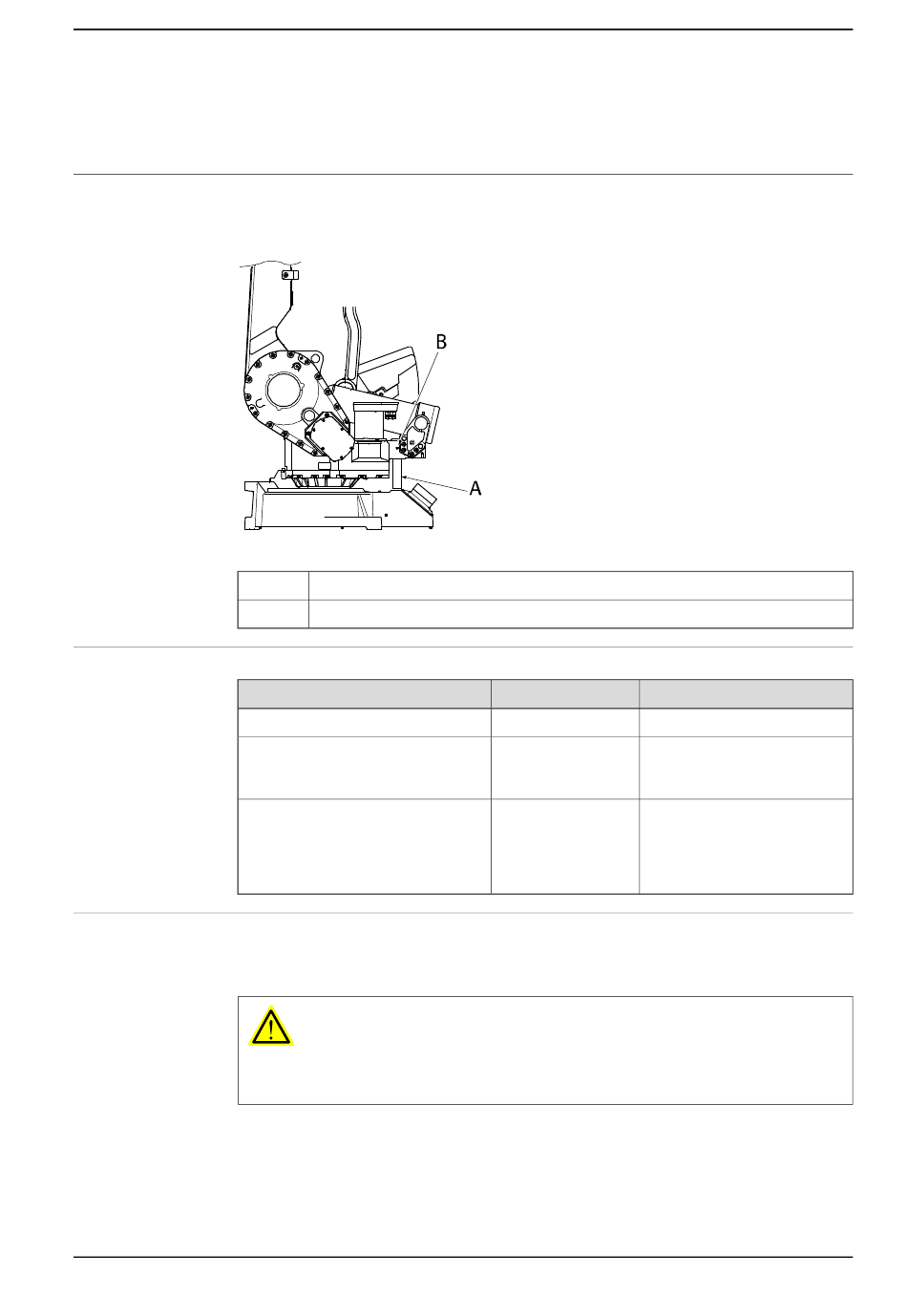

Der mechanische Anschlag an Achse 1 sitzt am Rahmen (siehe nachfolgende
Abbildung).
xx0300000182
A
B
Erforderliche Ausrüstung
Ausrüstung usw.
Mechanischer Anschlag, Achse 1
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge
und Prozeduren erforderlich. Verwei-
se auf diese Prozeduren finden Sie
in den nachfolgenden schrittweisen
Anleitungen.
Überprüfung
Nachfolgend wird beschrieben, wie der mechanische Anschlag an Achse 1 überprüft
wird.
Produkthandbuch - IRB 4400
3HAC022032-003 Revision: T
Mechanischer Anschlagstift, Achse 1
Stellschraube
WARNUNG
Wenn der mechanische Anschlag nach einer starken Kollision deformiert wurde,
muss er ausgetauscht werden.
© Copyright 2004-2020 ABB. Alle Rechte vorbehalten.
3.4.3 Inspektion des mechanischen Anschlags, Achse 1
Ersatzteilnr.
3HAB3647-1
3 Wartung
Hinweis
Der Inhalt wird im Abschnitt
Inhalt, Standardwerkzeugsatz
auf Seite 301 beschrieben.
Diese Prozeduren umfassen
Verweise auf die erforderlichen
Werkzeuge.
Fortsetzung auf nächster Seite
