4 Reparatur
4.7.1 Austauschen des Getriebes, Achse 1
Fortsetzung
12
13
14
15
Fortsetzung auf nächster Seite
300
Aktion

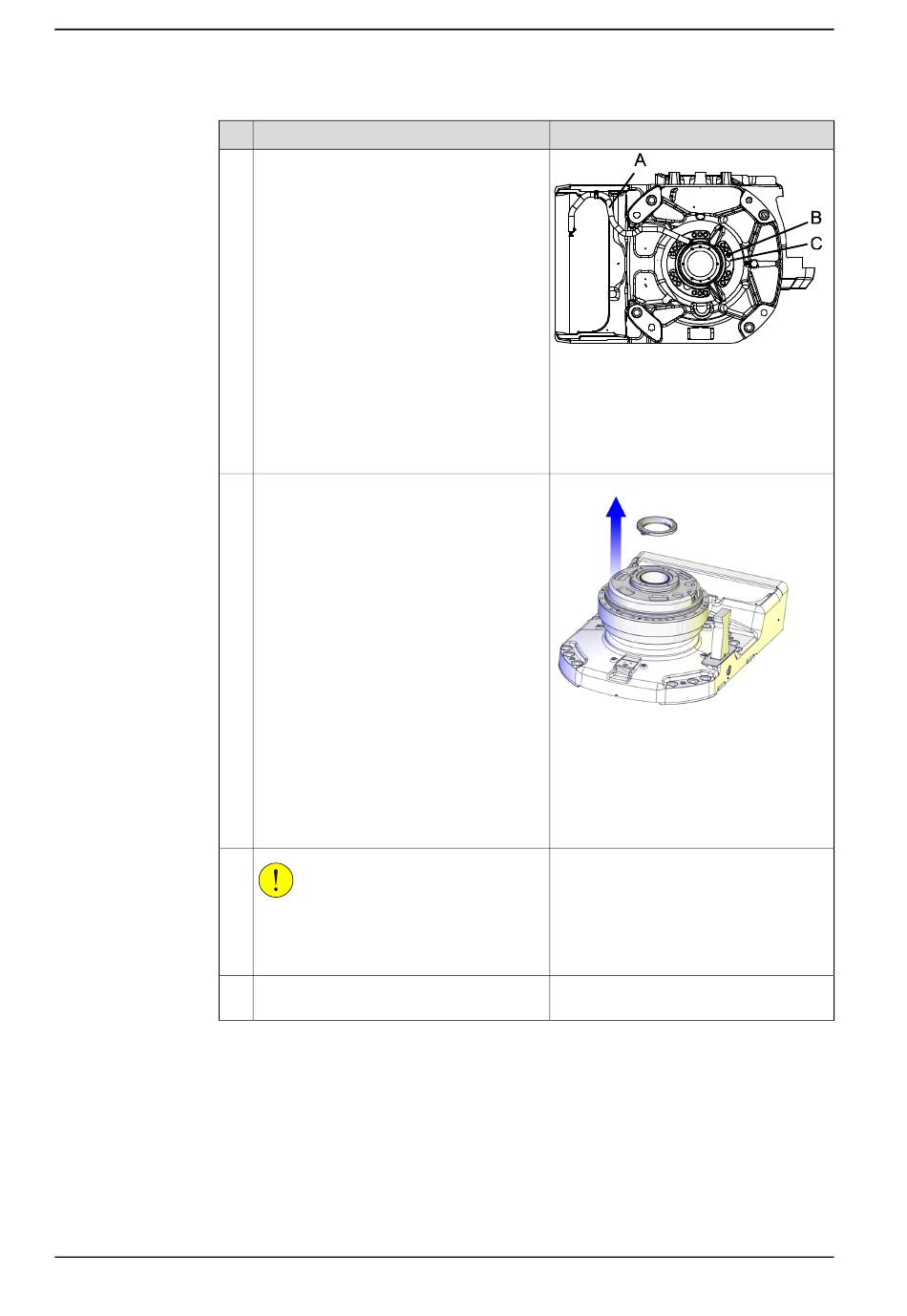

Lösen Sie die Befestigungschrauben und
entfernen Sie die Unterlegscheiben.
Demontieren Sie die Kabelführung in der
Mitte von Getriebe 1, indem Sie dessen
Befestigungsschrauben lösen.
VORSICHT
Das Getriebe wiegt .
Alle Hebevorrichtungen müssen entspre-
chend dimensioniert sein!
Heben Sie das Getriebe mit den bereits
montierten Hebewerkzeugen weg.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx0200000227
Sicht von unten:
•
A: Ölablassschlauch
•
B: Befestigungsschrauben, Getrie-
be Achse 1, 18 St.
•
C: Unterlegscheiben, 3 St.
xx1000001387
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
