4 Reparatur
4.4.4 Austauschen des Verbindungsstücks - obere Stange
Fortsetzung
2
3
4
5
6
7
8
9
218
Aktion
Schmieren Sie die Lager gründlich mit Lager-
fett.
Bringen Sie die Dichtungsringe wieder an
den Wellenenden des Verbindungsstücks
und des Kippgehäuses an.
Bringen Sie die Unterlegscheiben wieder an
den Wellenenden an.
Bringen Sie die obere Stange wieder an der
korrekten Position an den Wellen an.
Bringen Sie die Unterlegscheiben an den
Wellenenden wieder an der Außenseite der
oberen Stange an.
Tragen Sie auf die Gewinde der Sicherungs-
muttern Klebeflüssigkeit auf.
Bringen Sie die Sicherungsmuttern am Ver-
bindungsstück und dem Kippgehäuse an.
Verwenden Sie hierbei Klebeflüssigkeit.
GEFAHR
Stellen Sie sicher, dass alle Sicherheitsbe-
stimmungen eingehalten werden, wenn Sie
den ersten Testlauf durchführen. Diese wer-
den im Abschnitt
Erster Testlauf kann Schä-
den oder Verletzungen verursachen auf Sei-
te 29
genauer beschrieben.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe
Erforderliche Ausrüstung auf Sei-
te
215.

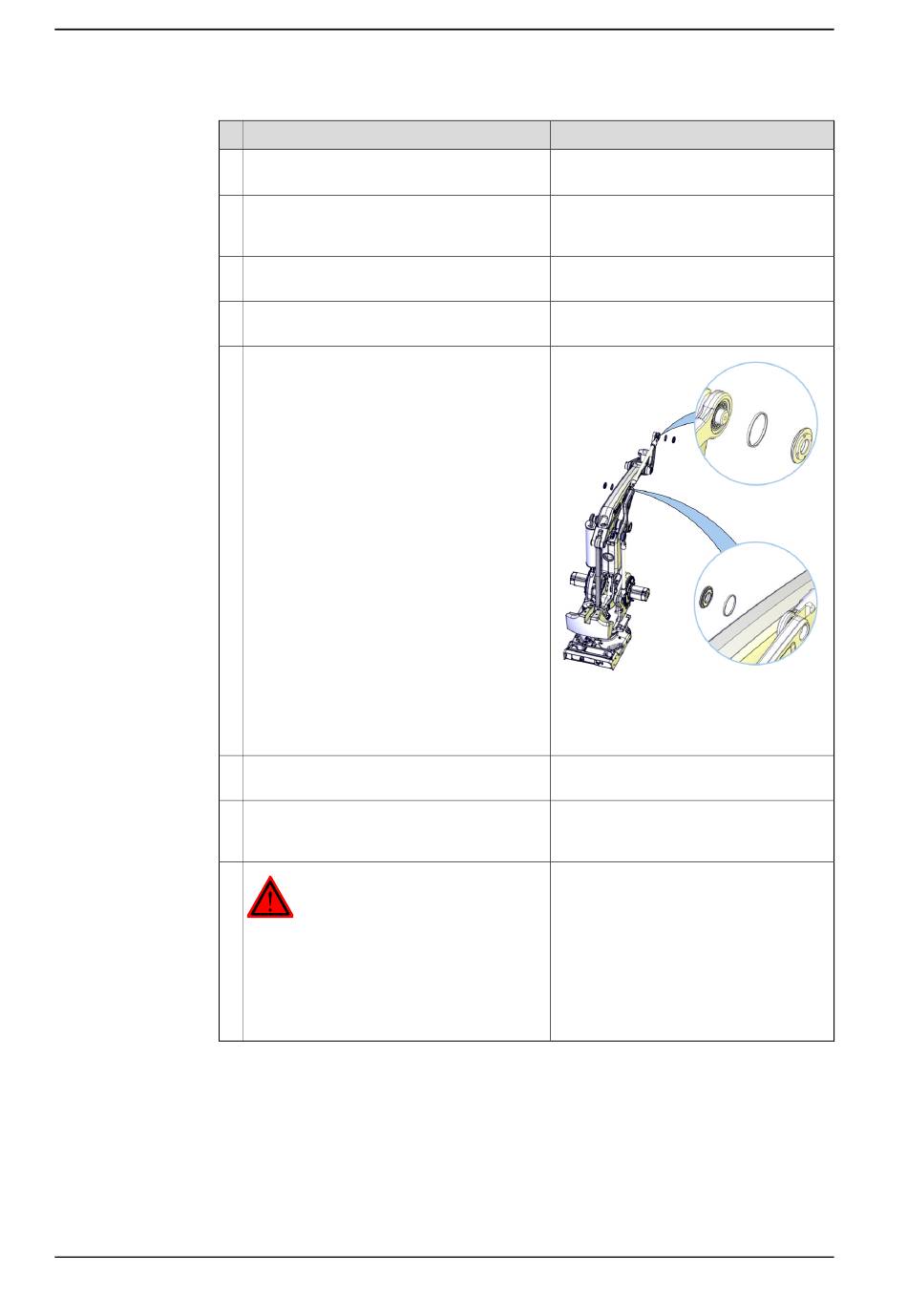

Vergewissern Sie sich, dass die Stange
komplett hineingeschoben wurde!
xx1000001080
Sicherungsmuttern (2 Stück)
Unterlegscheibe (2 Stück)
Anzugsdrehmoment: 120 Nm
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
