Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Aktion
Setzen Sie das Presswerkzeug, Montage Achse
6, folgendermaßen an:
•
Schieben Sie die Gewindestange M16
durch die Öffnungen den Wellen.
•
Setzen Sie die Unterlegscheibe und die
Mutter an der rechten Seite der rechten
Welle ein.
•
Setzen Sie den Abstandring auf die
Stange an der linken Seite der Welle.
•
Befestigen Sie die Hydraulikpumpe an
der Stange.
•
Sichern Sie die Hydraulikpumpe mit einer
Mutter.
Entfernen Sie die Welle mit dem Presswerk-
zeug, Montage Achse 6.
Hinweis
Zum Entfernen der Welle ist eine längere Ge-
windestange M16 erforderlich als die zum Ein-
bau angegebene.

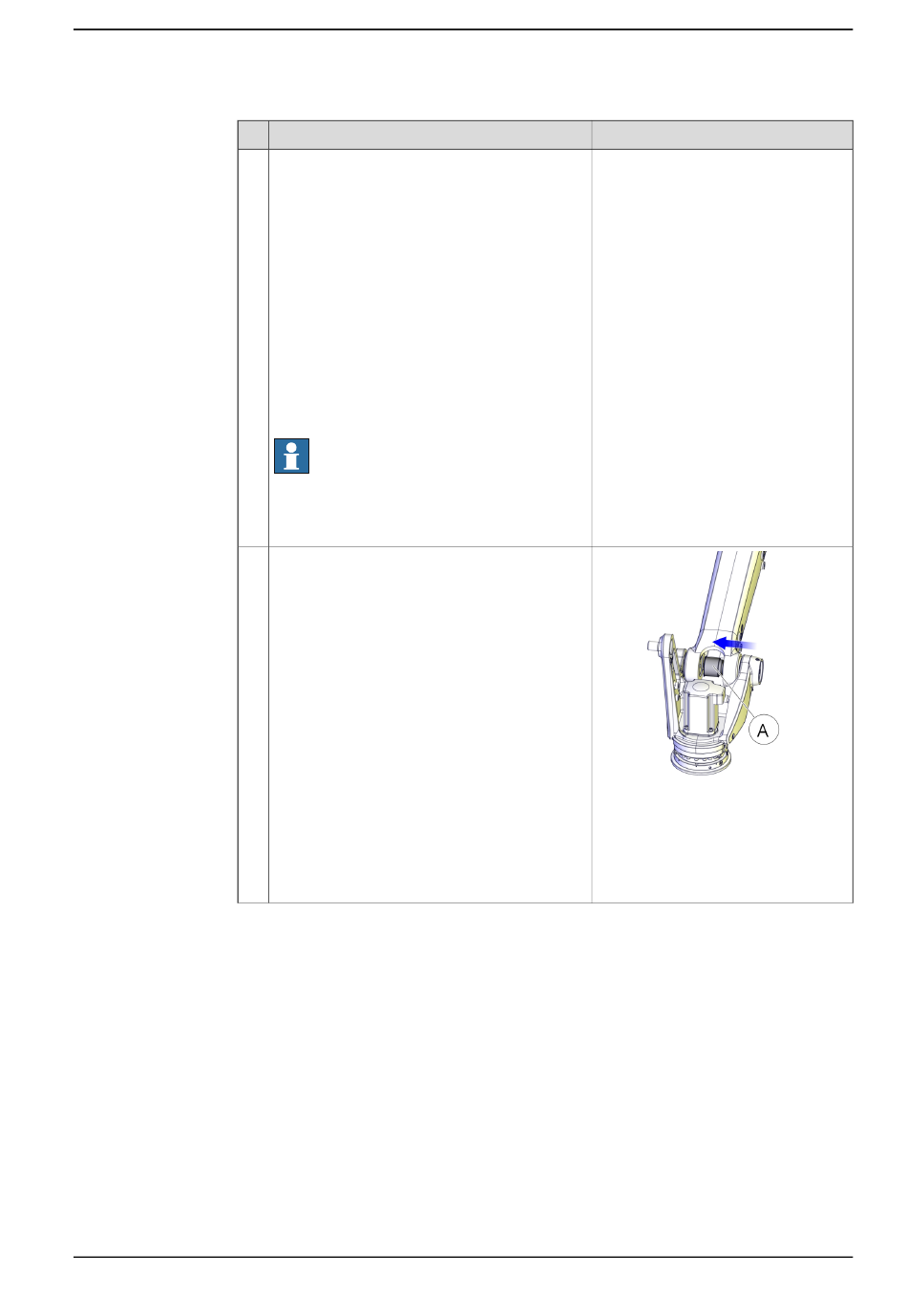

Ziehen Sie die Welle heraus.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4.4.2 Austauschen der Kippgehäuse-Einheit
Hinweis
Die Artikelnummer finden Sie unter
Erforderliche Ausrüstung auf Seite
xx1000001075
A Welle
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
194.
201
