Produkthandbuch - IRB 660
3HAC025755-003 Revision: R

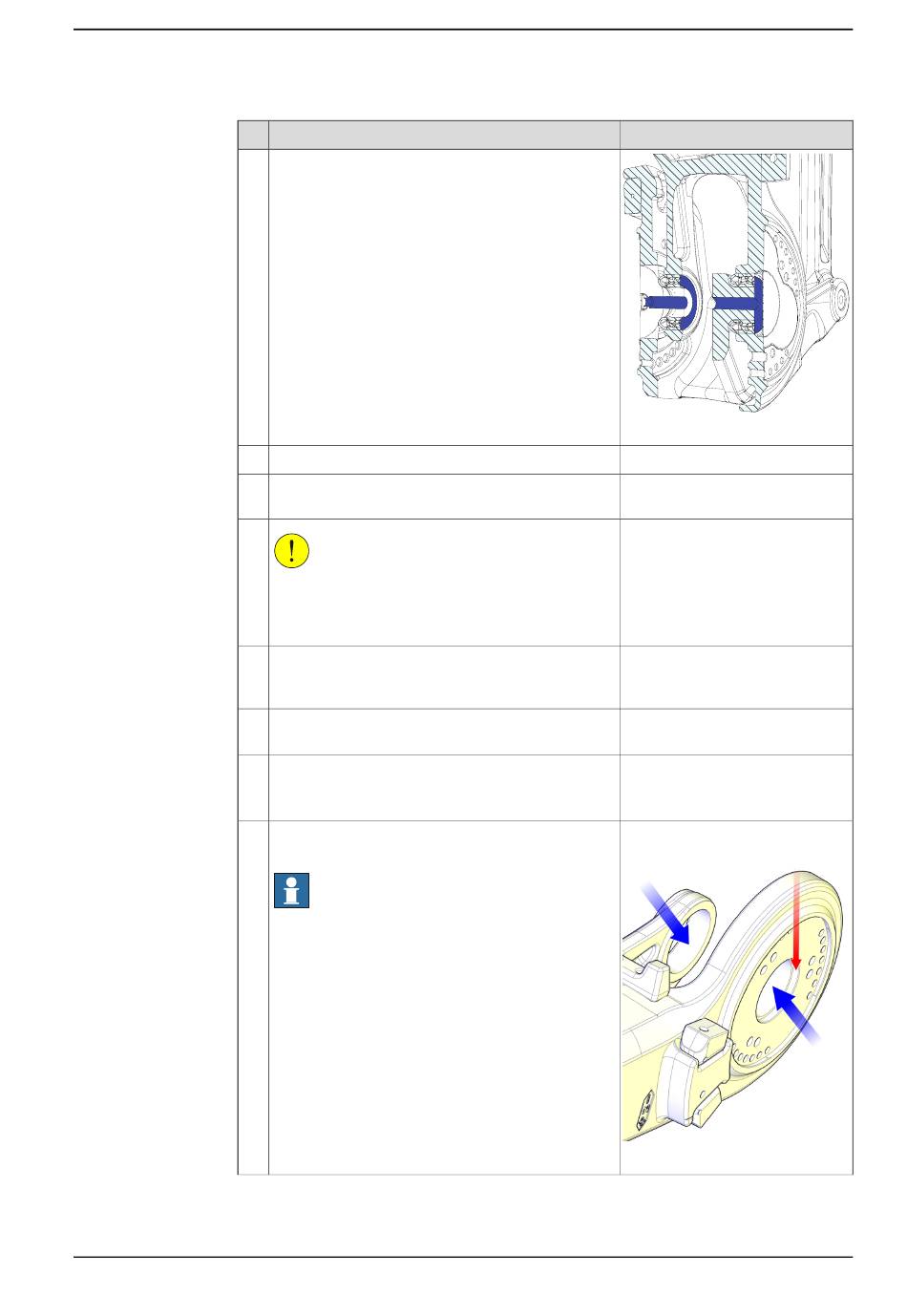

Aktion
Foundry Plus:
Tragen Sie das Rostschutzmittel auf die markierten
Bereiche auf.
Setzen Sie den Schutzring an der Innenwelle ein.
Setzen Sie den Verschlussring an der Innenwelle
ein.
VORSICHT
Das Parallelarmsystem wiegt 118 kg.
Alle Hebevorrichtungen müssen entsprechend di-
mensioniert sein!
Bringen Sie die Hebevorrichtung, Parallelarm an.
Heben Sie den Parallelarm auf die Werkbank, wo
sich der Unterarm befindet.
Positionieren Sie den Unterarm so, dass beide
Bohrungen parallel sind.
Verwenden Sie eine Wasserwaage.
Geben Sie etwas Fett in die Bohrungen am Unter-
arm (dicke blaue Pfeile).
Hinweis
Tragen Sie kein Fett auf die Oberfläche der VK-Ab-
deckungen auf (dünner roter Pfeil)!
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4 Reparatur
4.4.9 Austausch des Parallelarms
Fortsetzung
Hinweis
xx1400001127
Die Artikelnummer finden Sie un-
ter
Erforderliche Ausrüstung auf
Seite
246.
Art.-Nr. siehe unter
Erforderliche
Ausrüstung auf Seite
xx1000001380
Fortsetzung auf nächster Seite
246.
