Produkthandbuch - IRB 660
3HAC025755-003 Revision: R

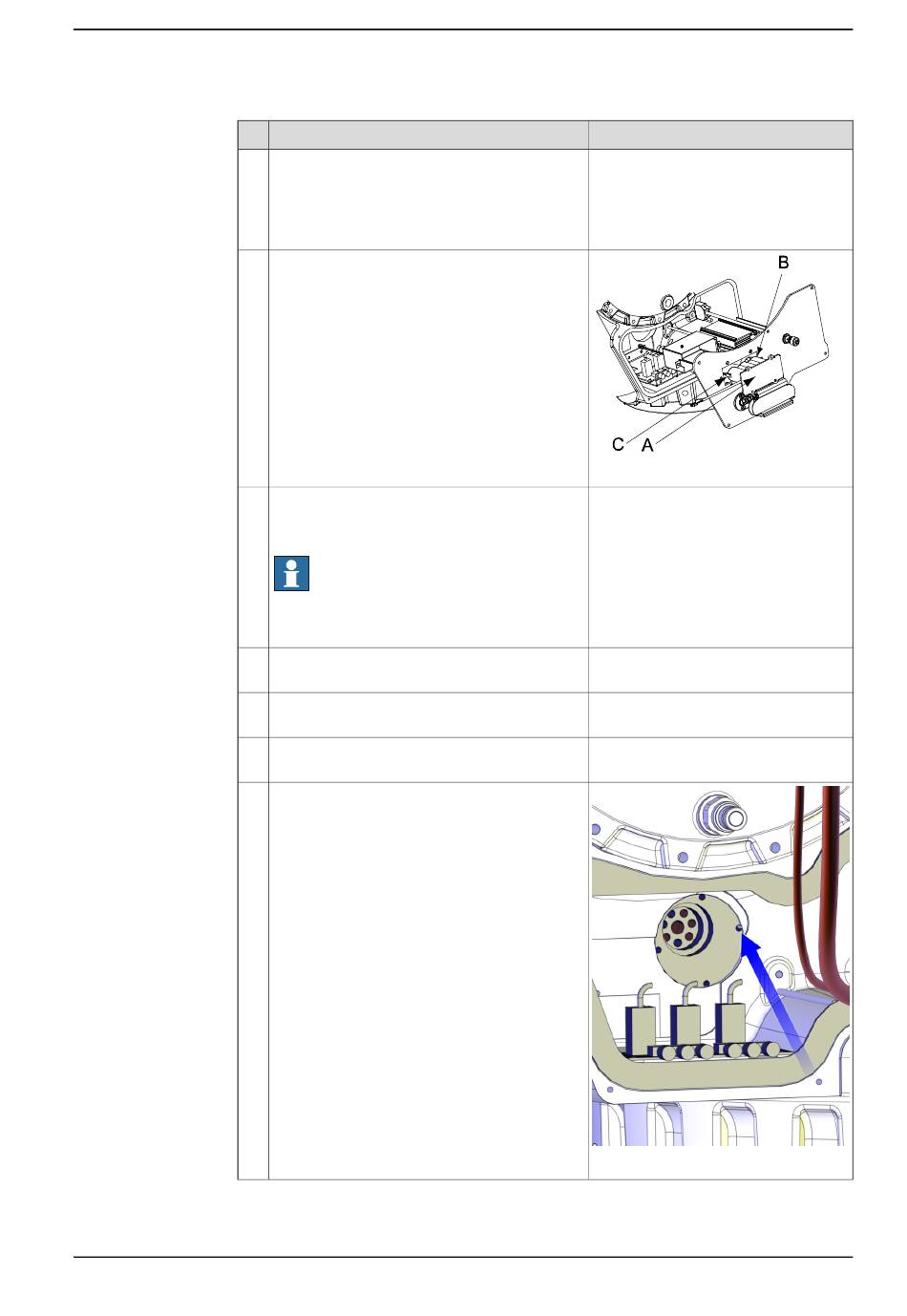

4.3.1 Austauschen Kabelbaum, unteres Ende (Achse 1-3)
Aktion
Lösen Sie sämtliche Steckverbinder an den
Motoren Achse 1, 2 und 3.
Öffnen Sie vorsichtig die SMB-Abdeckung.
Ziehen Sie Steckverbinder R1.G vom Batterie-
kabel zwischen der Batterie und der SMB-Ein-
heit ab.
Hinweis
Dadurch wird eine Aktualisierung des Umdre-
hungszählers nach dem Einbau erforderlich!
Ziehen Sie die Steckverbinder R2.SMB,
R1.SMB1-3, R1.SMB6 von der SMB-Einheit ab.
Ziehen Sie die Steckverbinder X8, X9 und X10
von der Bremslöseeinheit ab.
Entfernen Sie die SMB-Abdeckung und legen
Sie sie an einem sicheren Ort ab.
Lösen Sie die Schrauben für die Kabelstopf-
buchse SMB vom Inneren der SMB-Ausspa-
rung her und heben Sie die Kabelstopfbuchse
heraus.
Gehen Sie dabei vorsichtig vor, um keine der
Komponenten im Inneren der SMB-Aussparung
zu beschädigen.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4 Reparatur
Fortsetzung
Hinweis
Siehe Abschnitte:
•
Austauschen von Motor Achse
1 auf Seite 269
•
Austauschen der Motoren Ach-
sen 2 und 3 auf Seite 276
xx0600002700
xx1000001330
Fortsetzung auf nächster Seite
