4.6.1 Austauschen von Motor Achse 1
Fortsetzung
7
8
9
10
11
12
Fortsetzung auf nächster Seite
272

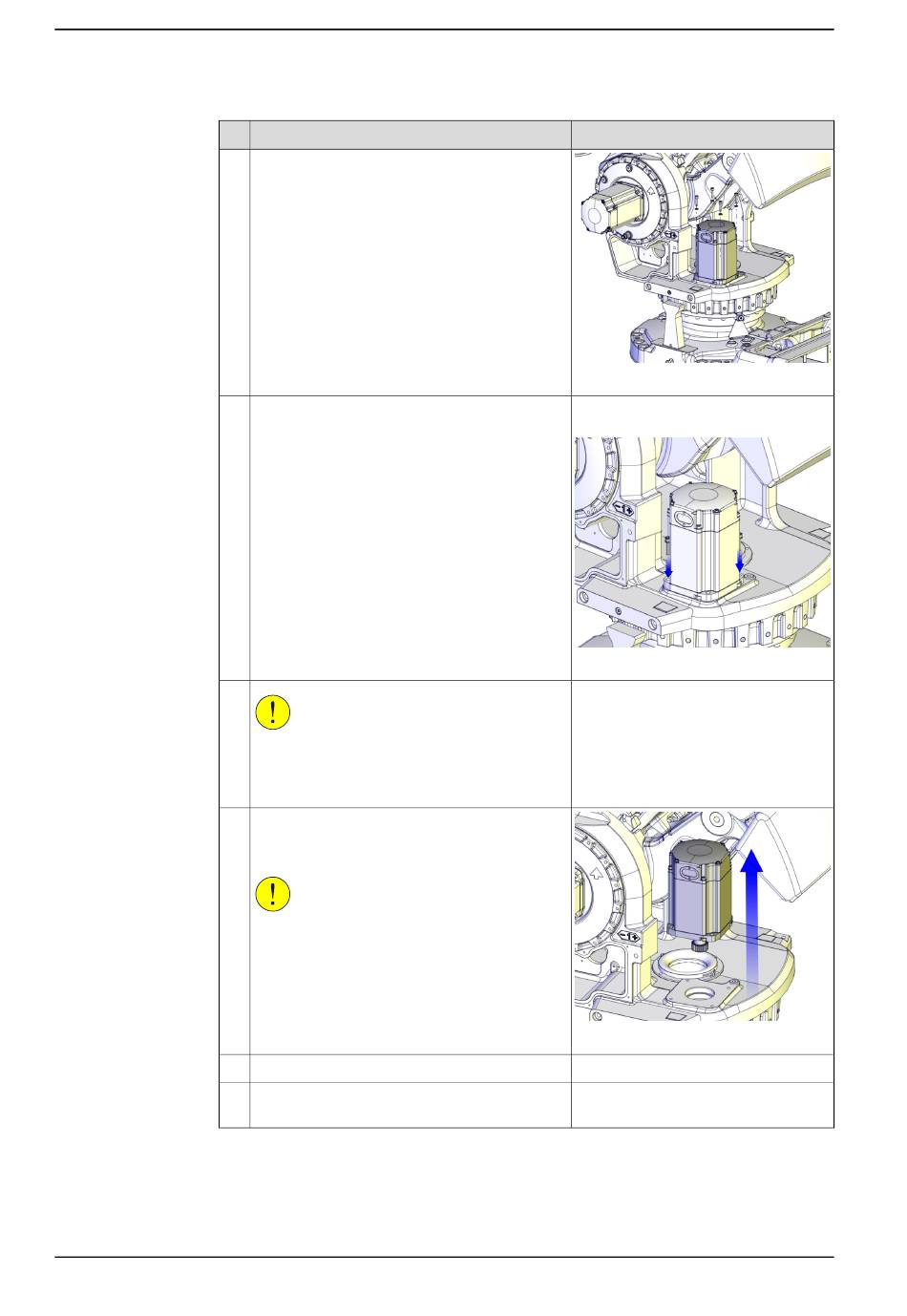

Aktion
Entfernen Sie die Befestigungsschrauben des
Motors. Verwenden Sie die Verlängerung für
Bits.
Drücken Sie den Motor heraus, falls erforder-
lich, indem Sie zwei Schrauben in die Öffnun-
gen am Motor zum Herausdrücken einsetzen.
VORSICHT
Der Motor wiegt 29 kg.
Alle Hebevorrichtungen müssen entsprechend
dimensioniert sein!
Entfernen Sie den Motor, indem Sie ihn vorsich-
tig gerade nach oben anheben, um das Ritzel
vom Getriebe abzuziehen.
VORSICHT
Achten Sie darauf, dass bei diesem Schritt das
Ritzel nicht beschädigt wird!
Unterbrechen Sie die Bremslösespannung.
Überprüfen Sie das Ritzel. Bei Beschädigung
muss das Ritzel ausgetauscht werden.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1000001090
Verwenden Sie Schrauben und Demon-
tagewerkzeuge immer paarweise!
xx1000001207
xx1000001021
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
