2 Installation und Inbetriebnahme
2.3.6 Befestigen der Grundplatte
Fortsetzung

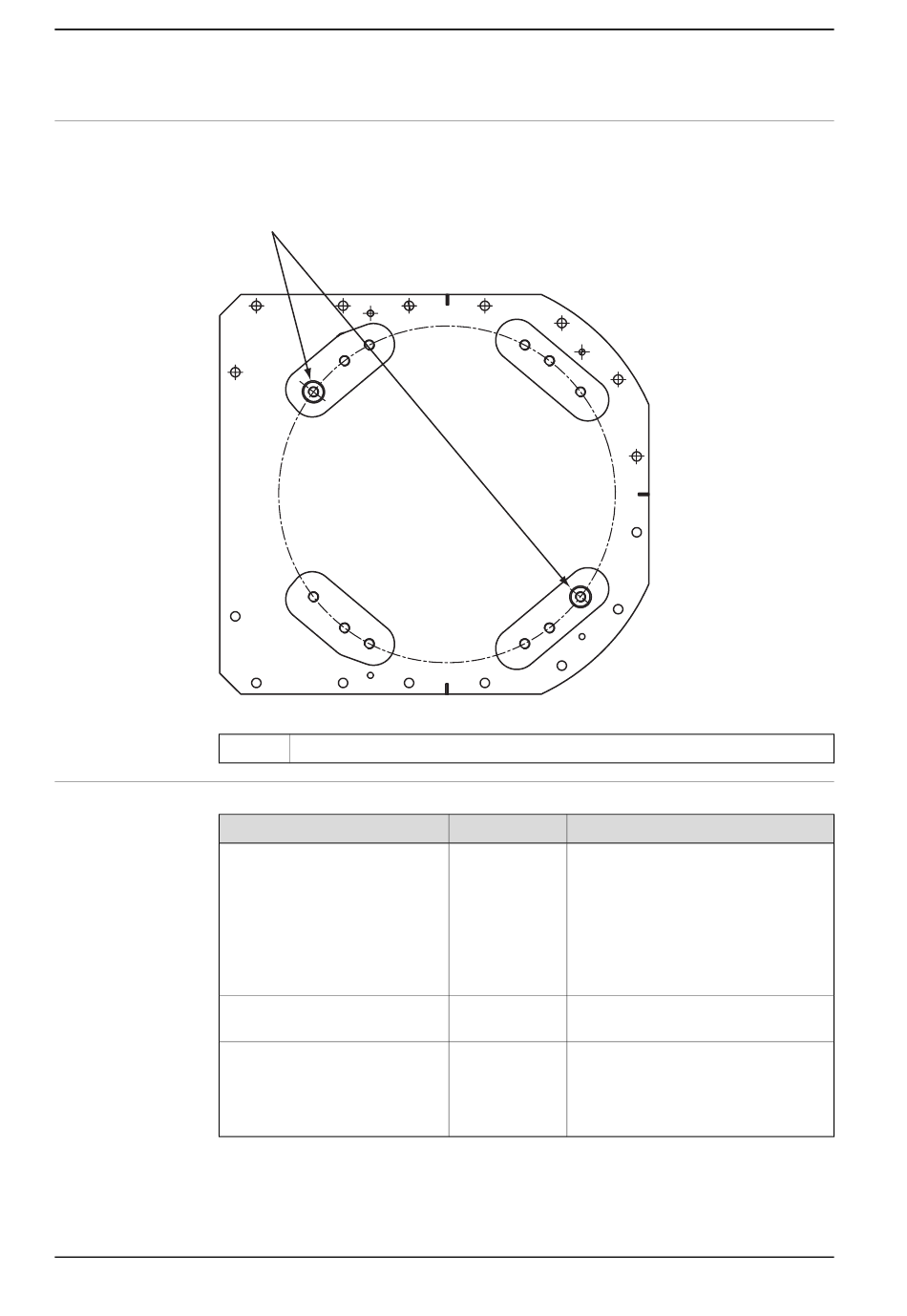

Grundplatte, Bohrungen der Führungsbuchse
Die nachfolgende Abbildung zeigt die Führungsnuten und Bohrungen der
Führungsbuchsen in der Grundplatte.
xx0300000045
A
Erforderliche Ausrüstung
Geräte
Grundplatte
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge
und Prozeduren erforderlich.
Verweise auf diese Prozeduren
finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Fortsetzung auf nächster Seite
74
A
Bohrungen der Führungsbuchse (2 St.)
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Artikelnummer
Hinweis
3HAC12937-9
Enthält:
•
Führungsbuchsen, 3HAC12937-
3
•
Nivellierschrauben, 9ADA120-79
•
Befestigungsschrauben und
Unterlegscheiben für die Siche-
rung des Roboters an der
Grundplatte.
-
Der Inhalt wird im Abschnitt
werkzeuge auf Seite 373
Diese Prozeduren umfassen Verweise
auf die erforderlichen Werkzeuge.
Standard-
beschrieben.
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
