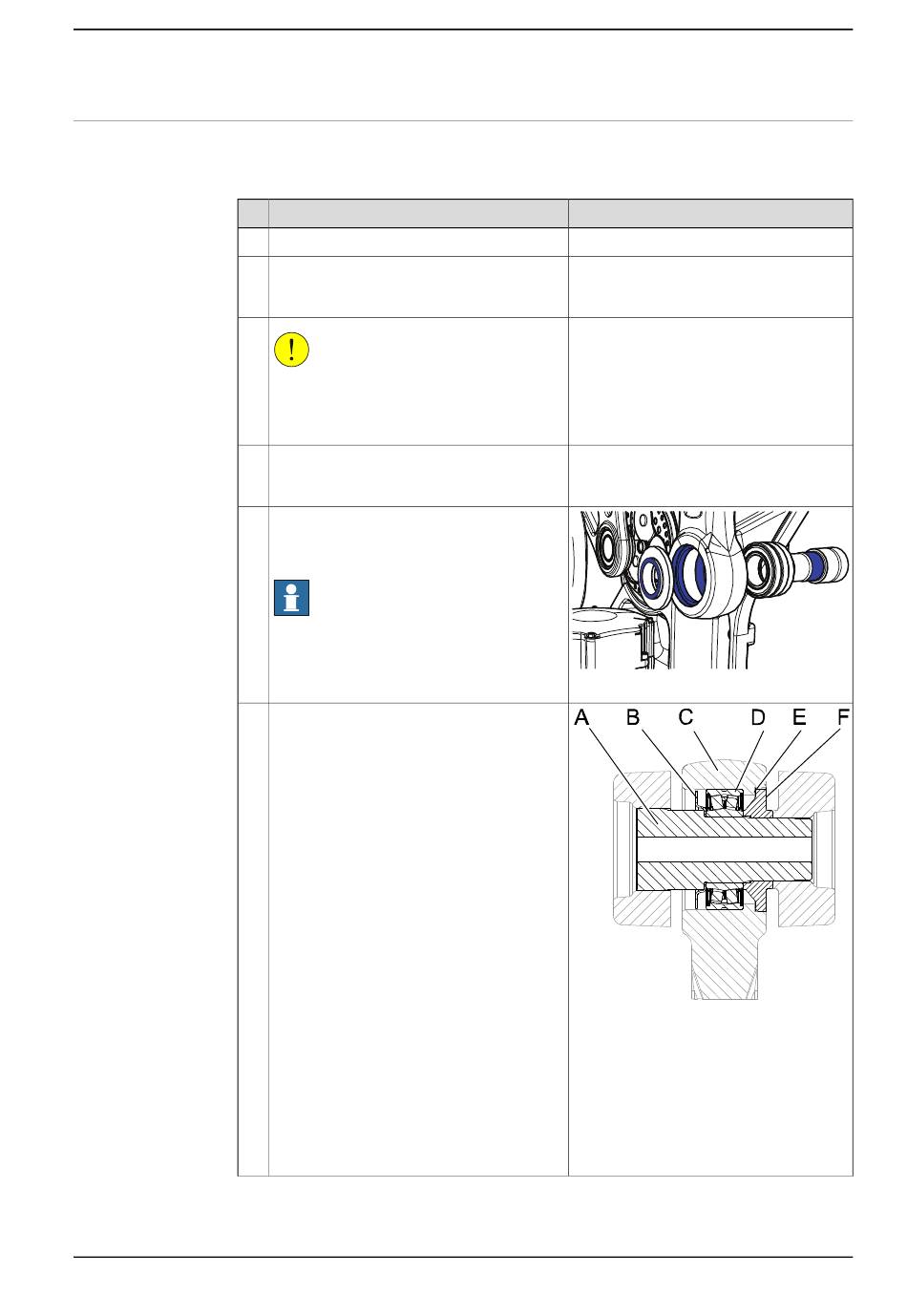

Montage, Parallelstange
Gehen Sie wie folgt vor, um die Parallelstange einzubauen. Der Vorgang ist für
beide Enden der Parallelstange gleich.
1
2
3
4
5
6
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Aktion
Montieren Sie zuerst das untere Ende.
Überprüfen Sie, dass die Lager in der Paral-
lelstange sich in der richtigen Position befin-
den.
VORSICHT
Die Parallelstange wiegt .
Alle Hebevorrichtungen müssen entspre-
chend dimensioniert sein!
Heben Sie die Parallelstange in die Montag-
eposition für das untere Ende und lehnen
Sie sie gegen den Rahmen und Sockel.
Foundry Plus:
Tragen Sie das Rostschutzmittel auf die
markierten Bereiche auf.
Hinweis
Auf beiden Enden der Parallelstange muss
Rostschutz aufgetragen werden.
Setzen Sie die Druckscheibe (F) an der
Achse 2-Seite der Parallelstange (C) ein.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4.4.7 Austauschen der Parallelstange
Hinweis
xx1400001126
xx0700000065
Teile:
A Welle
B Deckscheibe
C Parallelstange
D Abgedichtetes Kugellager
E Lagerfett
F Druckscheibe
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
235
