2 Installation und Inbetriebnahme
2.3.4 Manuelles Lösen der Bremsen
2.3.4 Manuelles Lösen der Bremsen
Einführung in das manuelle Lösen der Bremsen
Dieser Abschnitt beschreibt, wie die Haltebremsen für die Motoren jeder Achse
gelöst werden.

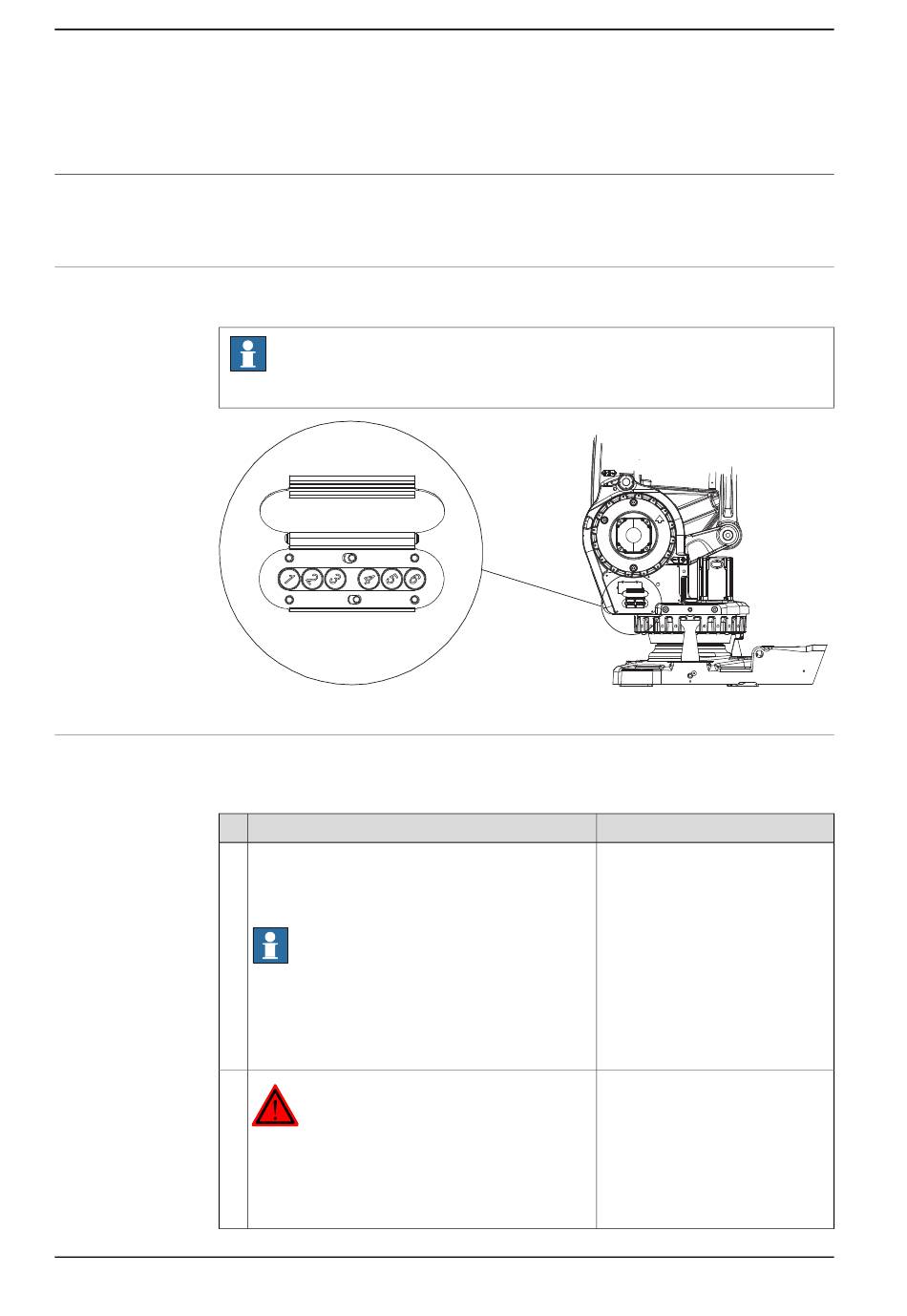

Sitz der Bremslöseeinheit
Die Position der internen Bremslöseeinheit wird in der Abbildung gezeigt.
xx0500002286
Lösen der Bremsen
Diese Prozedur beschreibt, wie die Haltebremsen gelöst werden, wenn der Roboter
mit einer internen Bremslöseeinheit ausgestattet ist.
1
2
Fortsetzung auf nächster Seite
68
Hinweis
Achse 4 und 5 sind nicht vorhanden!
Aktion
Die interne Bremslöseeinheit ist mit Tasten zur
Steuerung der Achsbremsen ausgerüstet. Die
Tasten sind den Achsennummern entsprechend
nummeriert.
Hinweis
Achse 4 und 5 sind nicht vorhanden!
Wenn der Roboter nicht an die Steuerung ange-
schlossen ist, muss dem Anschluss R1.MP Strom
zugeführt werden (siehe dazu den Abschnitt
ren von Strom zu Anschluss R1.MP auf Seite
GEFAHR
Beim Lösen der Haltebremsen bewegen sich die
Roboterachsen sehr schnell und unter Umständen
auf nicht vorhersehbare Weise.
Stellen Sie sicher, dass sich kein Personal in der
Nähe des Roboters oder unter diesem aufhält.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Tasten siehe Abbildung
Bremslöseeinheit auf Seite
Zufüh-
69).
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Sitz der
68.
