4.6 Motoren
4.6.1 Austauschen von Motor Achse 1

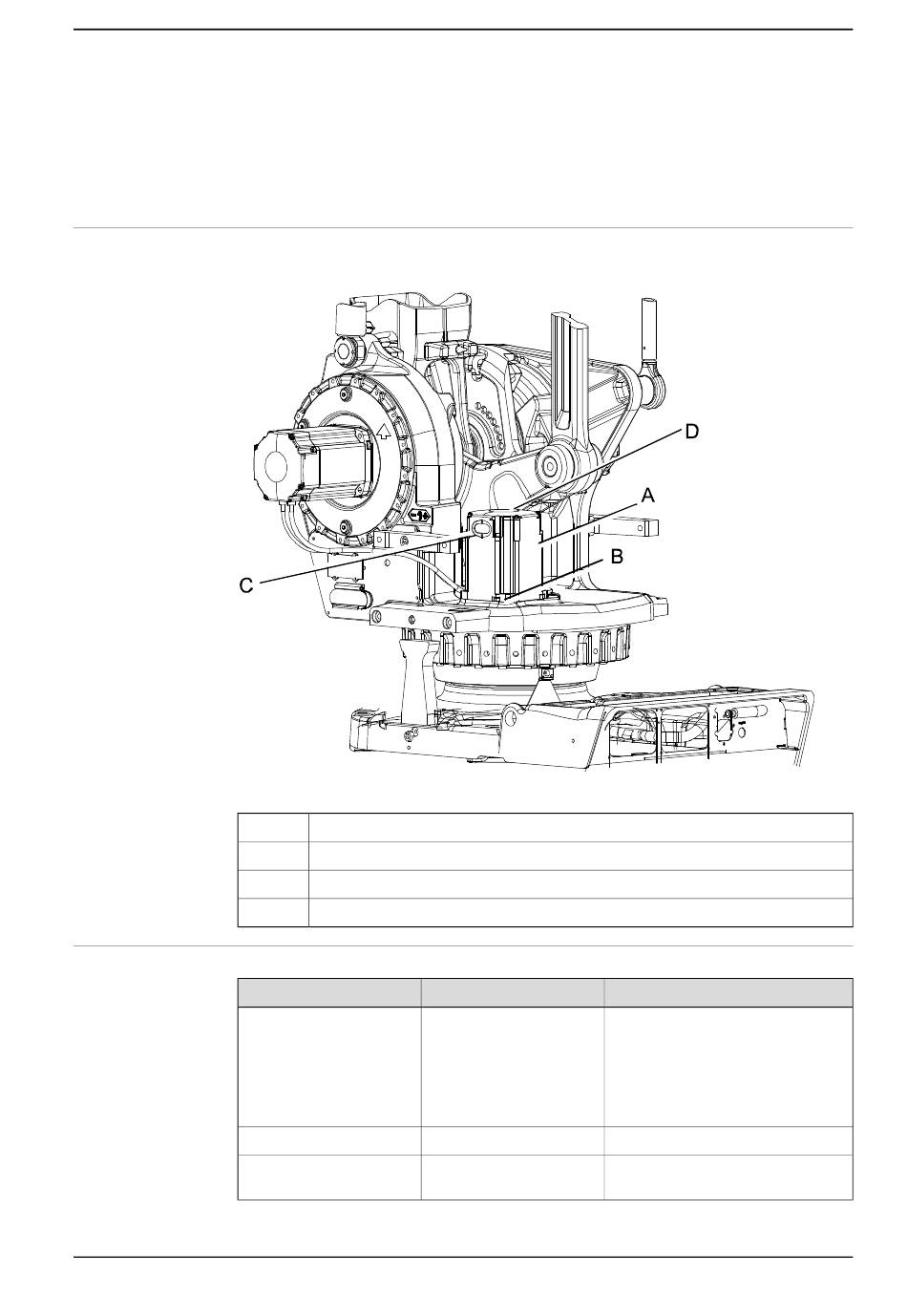

Sitz des Motors, Achse 1
Der Motor Achse 1 ist wie abgebildet an der linken Seite des Roboters montiert.
xx0600002598
A
B
C
D
Erforderliche Ausrüstung
Ausrüstung, usw.
Motor Achse 1
Fett
Verlängerung für Bits
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Motor Achse 1
Motorbefestigungsschrauben und -unterlegscheiben
Abdeckung Kabelstopfbuchse (sitzt an der linken Motorseite)
Motorabdeckung
Art.-Nr.
Ersatzteilnummern siehe:
•
Ersatzteillisten auf
Seite 379
3HAB3537-1
3HAC023760-001
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4.6.1 Austauschen von Motor Achse 1
Hinweis
Enthält:
•
Motor
•
Ritzel
•
O-Ring (Der alte O-Ring muss
ausgetauscht werden, wenn
der Motor ausgetauscht wird)
Zum Schmieren des O-Rings
Zum Erreichen der Befestigungs-
schrauben für den Motor.
Fortsetzung auf nächster Seite
4 Reparatur
269
