4 Reparatur
4.3.2 Austauschen des Kabelbaums, oberes Ende (einschl. Achse 6)
Fortsetzung

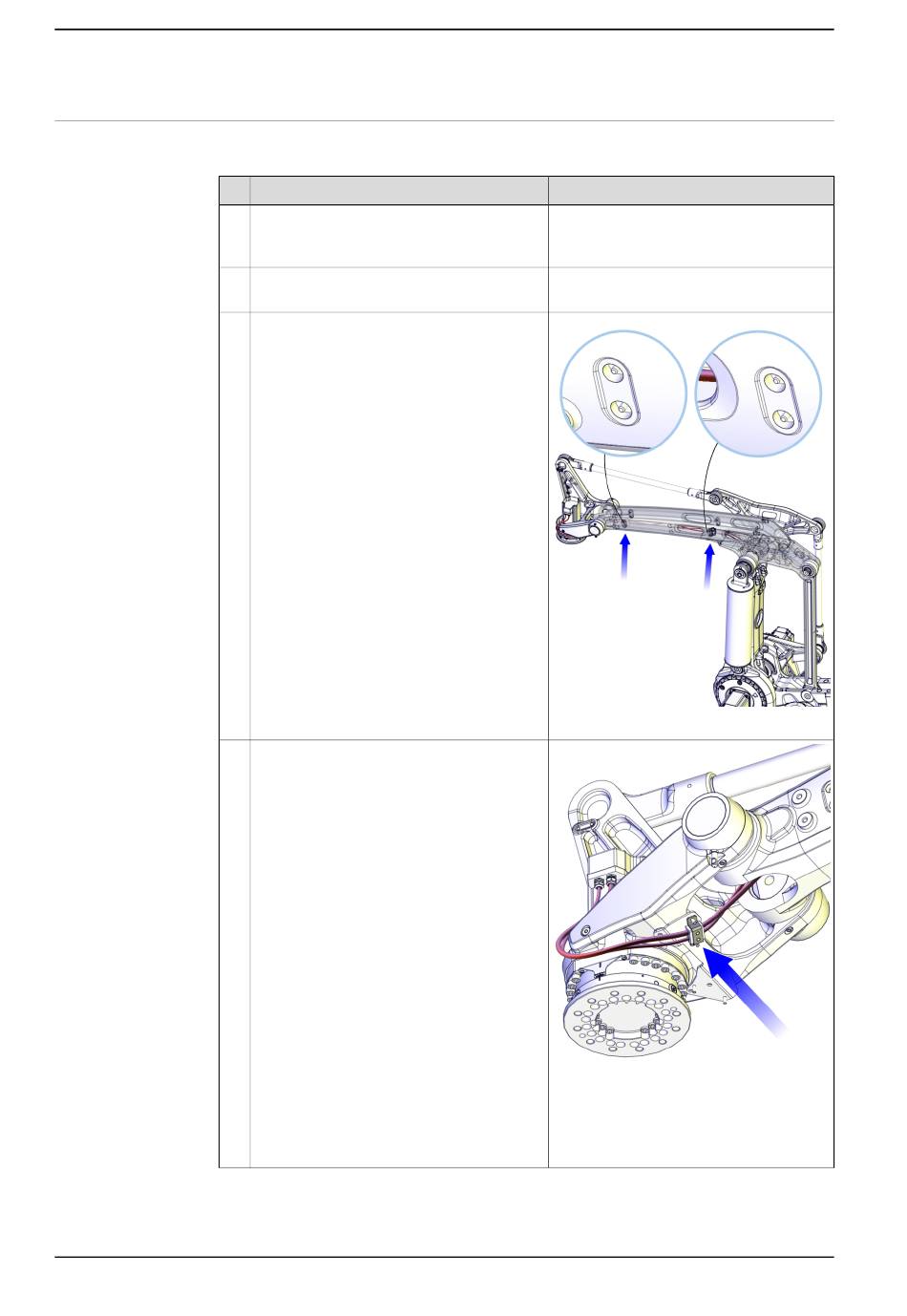

Einbauen des Kabelbaums, oberes Ende
Gehen Sie wie folgt vor, um den Kabelbaum, oberes Ende, einzubauen.
1
2
3
4
Fortsetzung auf nächster Seite
176
Aktion
Beginnen Sie mit dem Einsetzen des Kabel-
baums, unteres Ende, wenn Sie ihn entfernt
haben.
Drücken Sie den Kabelbaum durch das
Oberarmrohr.
Bringen Sie den Kabelbaum im Oberarm
wieder an, indem Sie die Kabelklemmen mit
den Muttern (2+2 Stück) von außerhalb des
Oberarms befestigen.
Bringen Sie die Metallklemme am Kippge-
häuse mit den Muttern wieder an.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe dazu den Abschnitt
Kabelbaum, unteres Ende (Achse 1-3) auf
Seite
163.
xx1000001338
xx1000001336
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
