3 Wartung
3.5.1 Schmieren der Lager der Ausgleichseinheit und der Kolbenstange
3.5 Schmieren und Fetten
3.5.1 Schmieren der Lager der Ausgleichseinheit und der Kolbenstange
Überblick
Diese Prozedur zeigt im Einzelnen, wie Lager und Kolbenstange der
Ausgleichseinheit geschmiert werden.

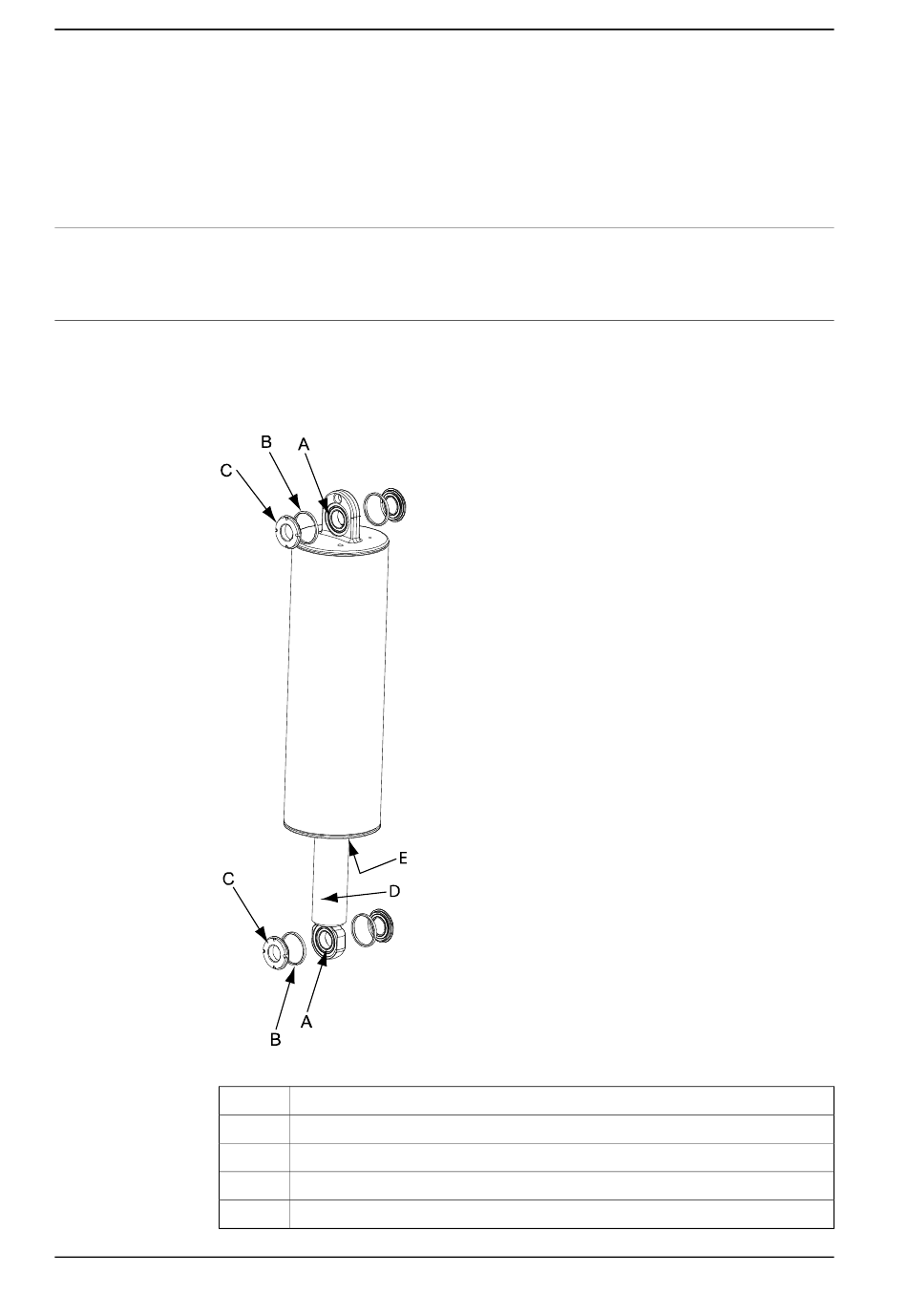

Sitz von Lagern und Kolbenstange
Diese Abbildung zeigt die Position der Lager und der Kolbenstange.
Hinweis: Die Ausgleichseinheit muss am Roboter montiert sein, wenn die Lager
geschmiert werden!
xx0500002489
A
B
C
D
E
Fortsetzung auf nächster Seite
150
Buchse (mit Lager)
Unterlegscheibe
Sicherungsmutter
Kolbenstange
Führungsring (in dieser Ansicht nicht angezeigt)
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
