5.2.1 Synchronisierungsmarkierungen und Synchronisierungsposition für Achsen

5.2 Synchronisierungsmarkierungen und Richtungen der Achsenbewegung

5.2.1 Synchronisierungsmarkierungen und Synchronisierungsposition für Achsen
Einleitung
Dieser Abschnitt zeigt die Position der Synchronisierungsmarkierungen und die
Synchronisierungsposition für jede Achse.

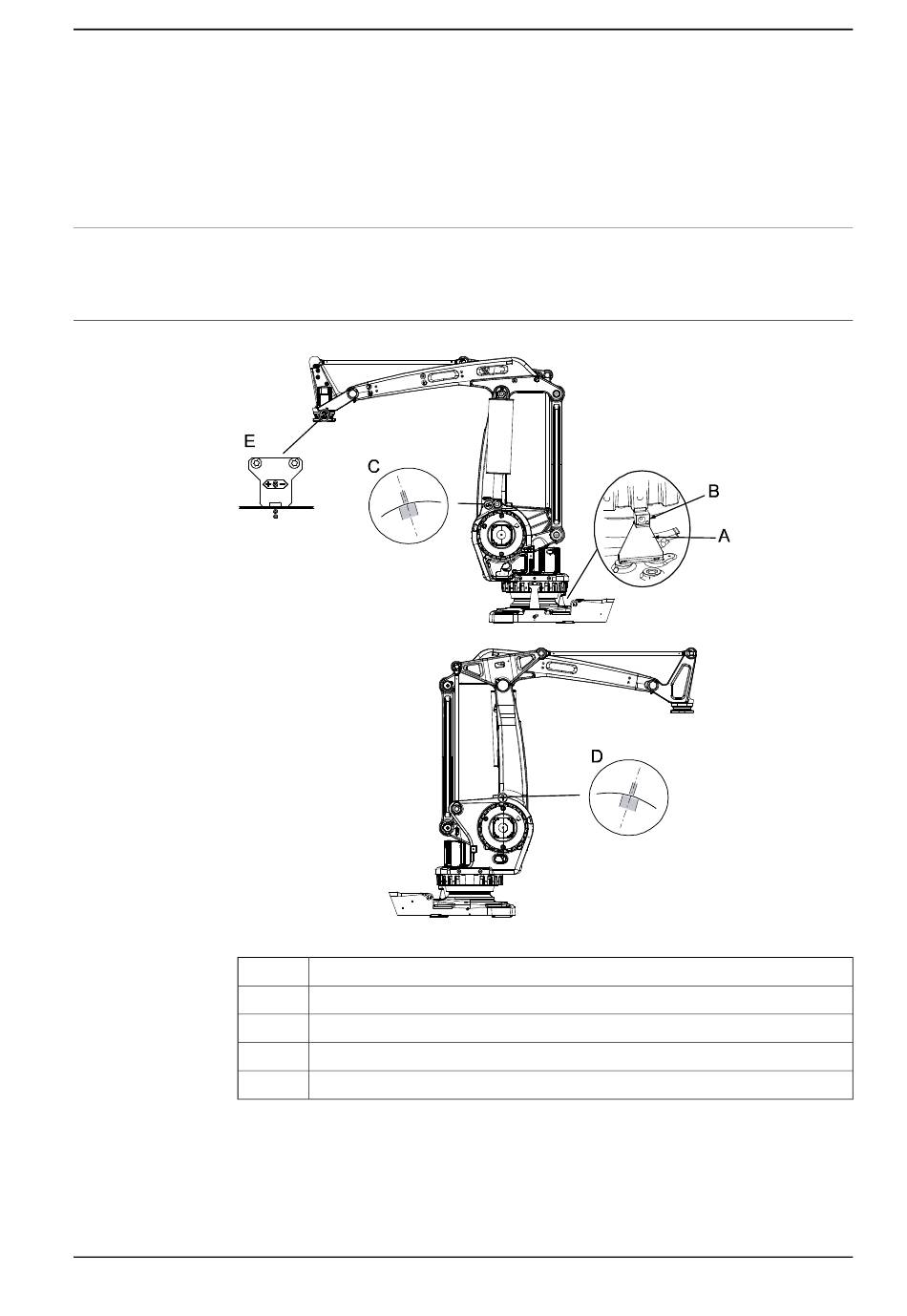

Synchronisierungsmarkierungen, IRB 660
xx0500002487
A
B
C
D
E
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Synchronisierungsplatte, Achse 1
Synchronisierungszapfen am Roboter
Synchronisierungsmarkierung Achse 2
Synchronisierungsmarkierung Achse 3
Synchronisierungsplatte und -markierung, Achse 6
