4.4.4 Austauschen des Verbindungsstücks - obere Stange
Überblick
Das Verbindungssystem besteht aus drei grundlegenden Teilen: obere Stange,
untere Stange und Verbindungsstück. Hier wird beschrieben, wie die obere Stange
entfernt und wieder montiert wird.

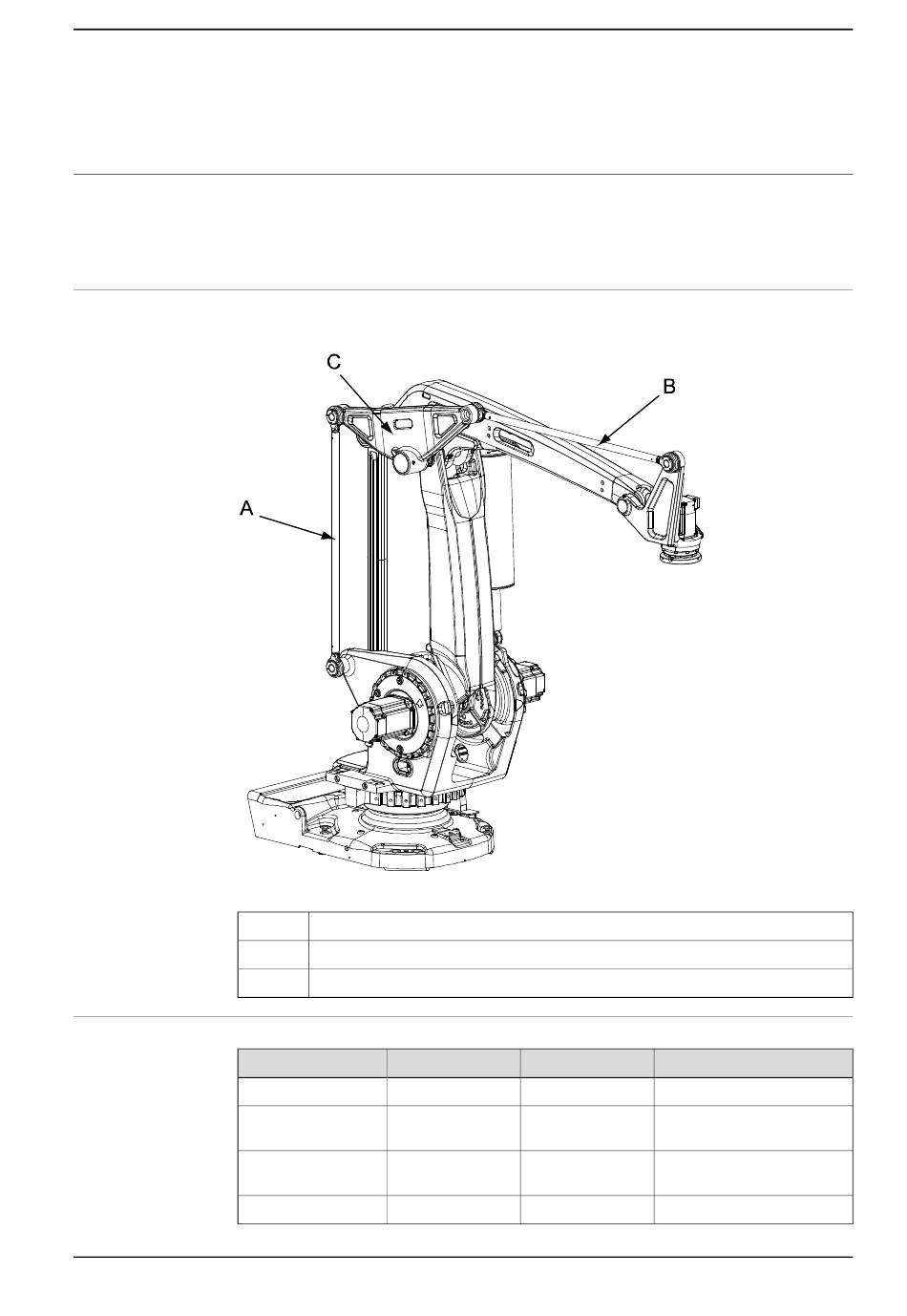

Sitz der oberen Stange
Die Position der oberen Stange wird in der nachfolgenden Abbildung gezeigt.
xx0600002592
A
B
C
Erforderliche Ausrüstung
Geräte
Obere Stange
Nadellager
Lagerfett
Klebeflüssigkeit
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
4.4.4 Austauschen des Verbindungsstücks - obere Stange
Untere Stange
Obere Stange
Link
Ersatzteilnr.
3HAC023744-003
3HAC3311-1
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Art.-Nr.
Hinweis
White RAL 9003
Bei Beschädigung austau-
schen.
3HAB3537-1
Wird zum Schmieren der La-
ger verwendet.
3HAB7116-1
Loctite 243
Fortsetzung auf nächster Seite
4 Reparatur
215
