Produkthandbuch - IRB 660
3HAC025755-003 Revision: R

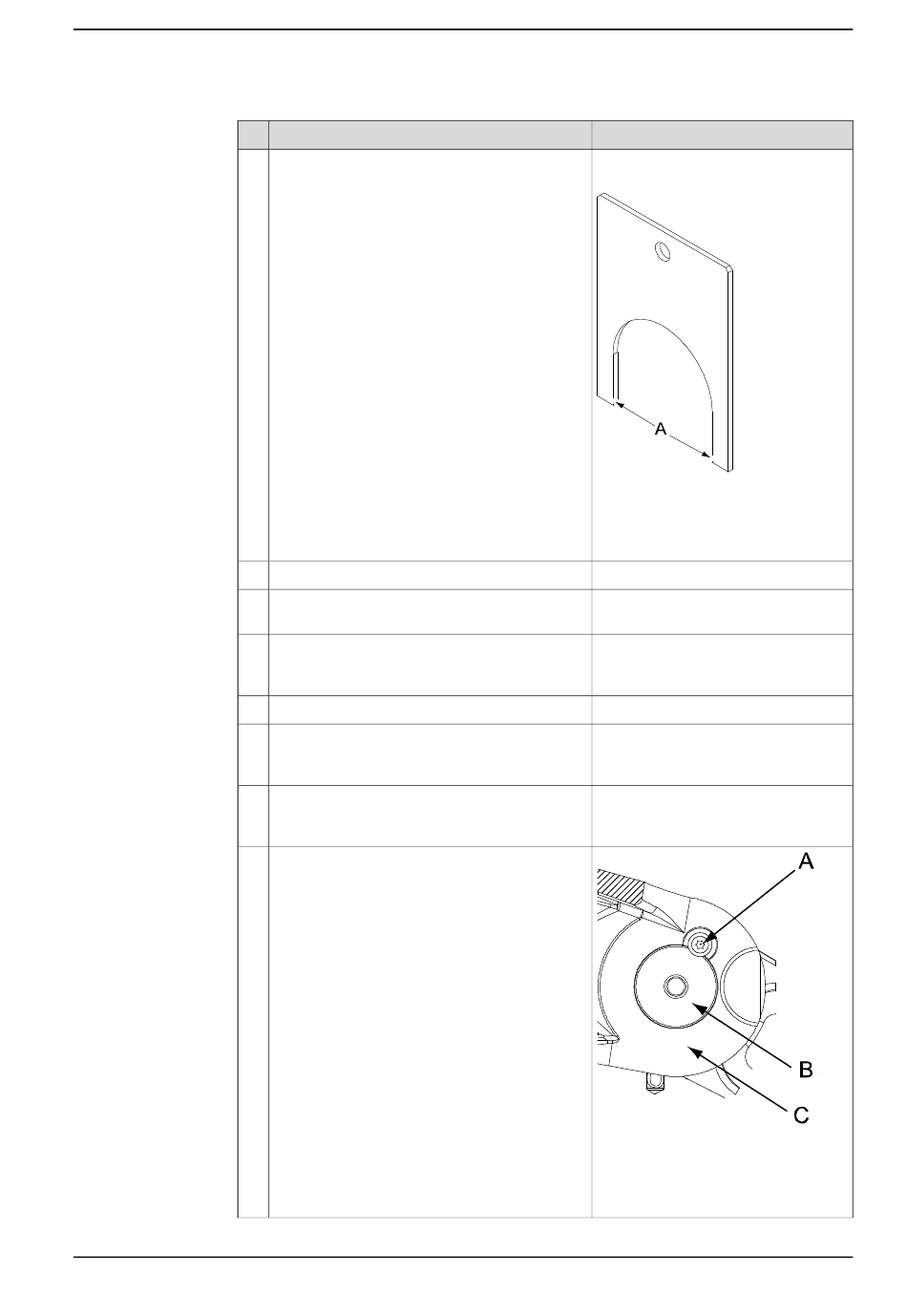

Aktion
Setzen Sie die Ausgleichsscheiben zwischen
Kippgehäuse und dem Oberarm an Achse 2
Seite ein.
Pressen Sie die Teile zusammen.
Gehen Sie bei Achse 3 Seite ebenso vor, indem
Sie die Schritte 4 bis 6 durchführen.
Setzen Sie die Ausgleichsscheiben zwischen
Kippgehäuse und dem Oberarm an Achse 3
Seite ein.
Pressen Sie die Teile zusammen.
Geben Sie Klebeflüssigkeit auf die Sicherungs-
mutter, KM7 Achse 2, und setzen Sie sie ein
(mit der flachen Oberfläche nach innen).
Geben Sie Klebeflüssigkeit auf die Sicherungs-
mutter, KM7 Achse 3, und setzen Sie sie ein
(mit der flachen Oberfläche nach innen).
Geben Sie Klebeflüssigkeit in die Bohrungen
der Schrauben zum Festziehen der Wellen und
bringen Sie die Schrauben und Unterlegschei-
ben an beiden Seiten zum Sichern der Wellen
an.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4.4.2 Austauschen der Kippgehäuse-Einheit
Hinweis
Die Artikelnummer finden Sie unter
Erforderliche Ausrüstung auf Seite
xx0600002748
•
Ausgleichsscheiben, Breite = 3
mm
•
A: 68 mm
Loctite 243
Anzugsdrehmoment: 90 Nm
Loctite 243
Anzugsdrehmoment: 90 Nm
xx0600002703
•
A: Schraube M6x16
•
B: Welle
•
C: Oberarm
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
