4 Reparatur
4.4.2 Austauschen der Kippgehäuse-Einheit
Fortsetzung
Position der Achsen 2 und 3 des Roboters

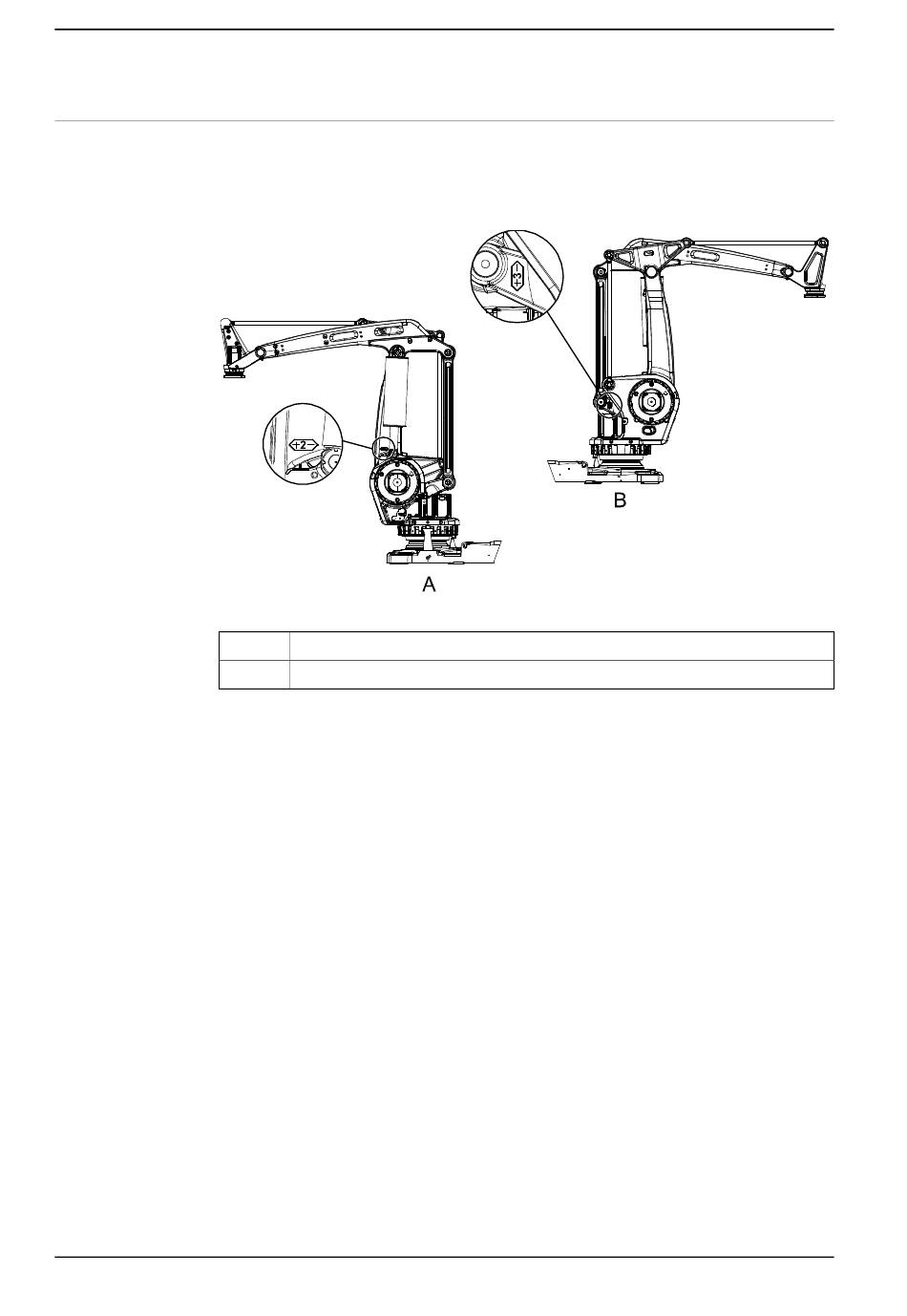

In der nachfolgenden Abbildung wir die Position der Achsen 2 und 3 des Roboters
gezeigt. Achten Sie auf die Markierungen am Unterarm (Achse 2) und am parallelen
Arm (Achse 3).
xx0600002743
A
B
Fortsetzung auf nächster Seite
192
Achse 2 des Roboters
Achse 3 des Roboters
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
