Montage, obere Stange
Nachfolgend wird der Einbau der oberen Stange des Verbindungssystems
beschrieben.
1
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R

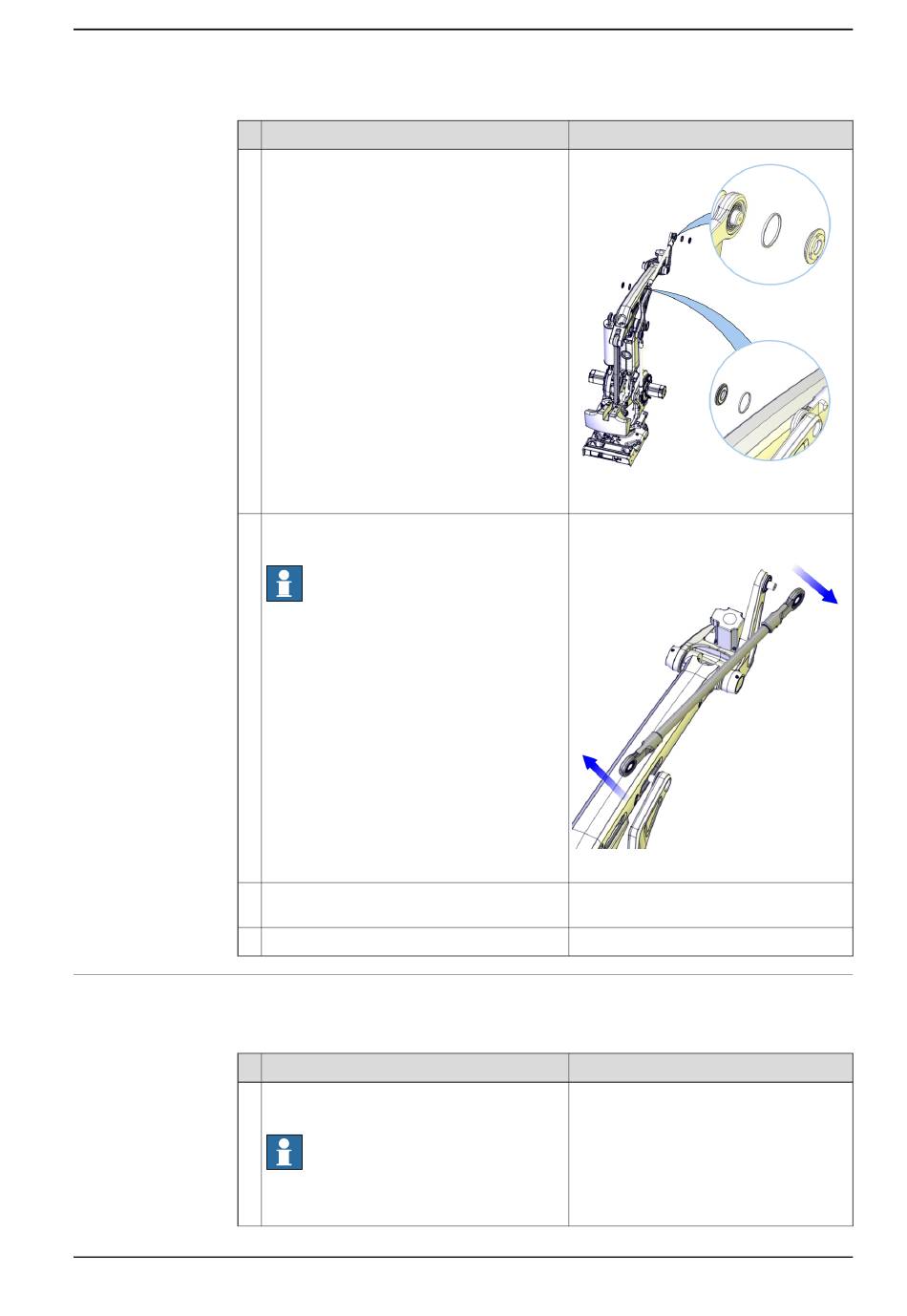

4.4.4 Austauschen des Verbindungsstücks - obere Stange
Aktion
Entfernen Sie die Sicherungsmuttern und
Unterlegscheiben, die die obere Stange an
beiden Enden halten.
Entfernen Sie die obere Stange wie in der
Abbildung gezeigt.
Hinweis
Die Unterlegscheiben im Inneren der Stange
können am Schmierfett der Lager haften,
wenn die Stange entfernt wird.
Entfernen Sie sie vom Verbindungsarm!
Entfernen Sie die Unterlegscheiben und die
Dichtungsringe.
Entfernen Sie restliches Schmierfett.
Aktion
Ersetzen Sie falls erforderlich die Lager in
der Stange.
Hinweis
Die Lager sind stoßempfindlich. Stellen Sie
sicher, dass sie nicht beschädigt werden!
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4 Reparatur
Hinweis
xx1000001080
xx1000001081
Hinweis
Ersatzteilnummer siehe unter
che Ausrüstung auf Seite
Fortsetzung auf nächster Seite
Fortsetzung
Erforderli-
215.
