2.4.3 Erweiterter Arbeitsbereich Achse 1 (Option 561-1)
2.4.3 Erweiterter Arbeitsbereich Achse 1 (Option 561-1)
Überblick
Der Arbeitsbereich für Achse 1 kann vom Standardbereich um ± 220º erweitert
werden.
Erweitern des Arbeitsbereichs
1
2
3
88
Aktion

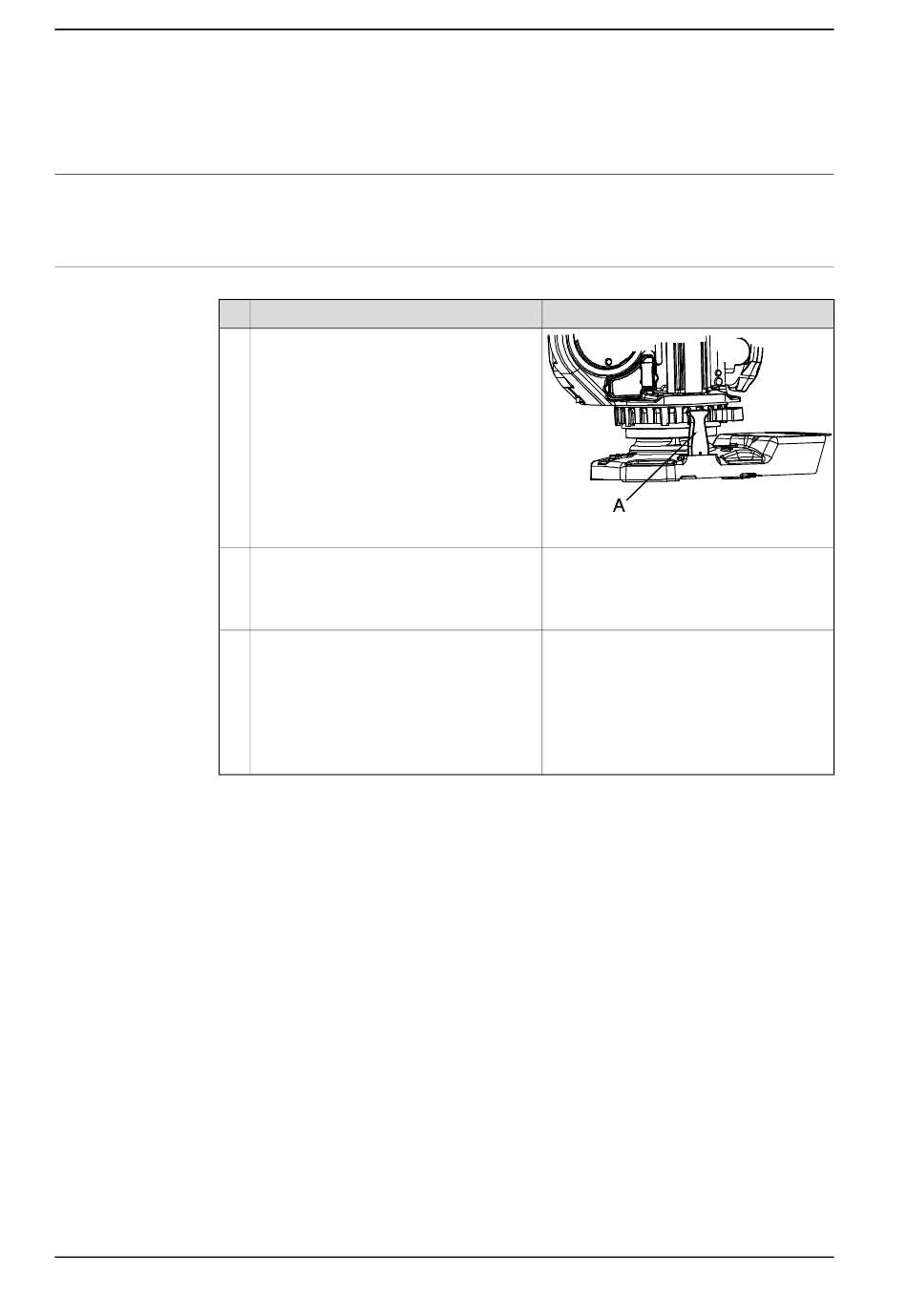

Entfernen Sie den mechanischen Anschlag
von Achse 1 (A).
Option 561-1 erfordert Installation von Op-
tion 810-1 Electronic Position Switches.
Konfigurieren Sie die Electronic Position
Switches.
Definieren Sie die softwaremäßigen Begren-
zungen des Arbeitsbereichs in den System-
parametern, Parametergruppe Motion, neu.
Die Arm Parameter Upper Joint Boundund
Lower Joint Bound müssen auf 3.84 bezie-
hungsweise -3.84 geändert werden. Die
Werte werden in Radiant angegeben, d.h.
3,84 rad = 220 deg.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx0400001034
Siehe Anwendungshandbuch - Elektroni-
sche Positionsschalter.
Eine Beschreibung der Systemparameter,
die geändert werden müssen (Upper joint
bound und Lower joint bound), finden Sie
im Technisches Referenzhandbuch - Sy-
stemparameter.
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
