Hinweis! Die Teile können nicht einzeln bestellt werden, sind jedoch bei Bestellung
des kompletten Werkzeugs im Lieferumfang enthalten. Die Artikelnummern sind
nur zu Identifikationszwecken angegeben.
A
B
C
D
E
F
G

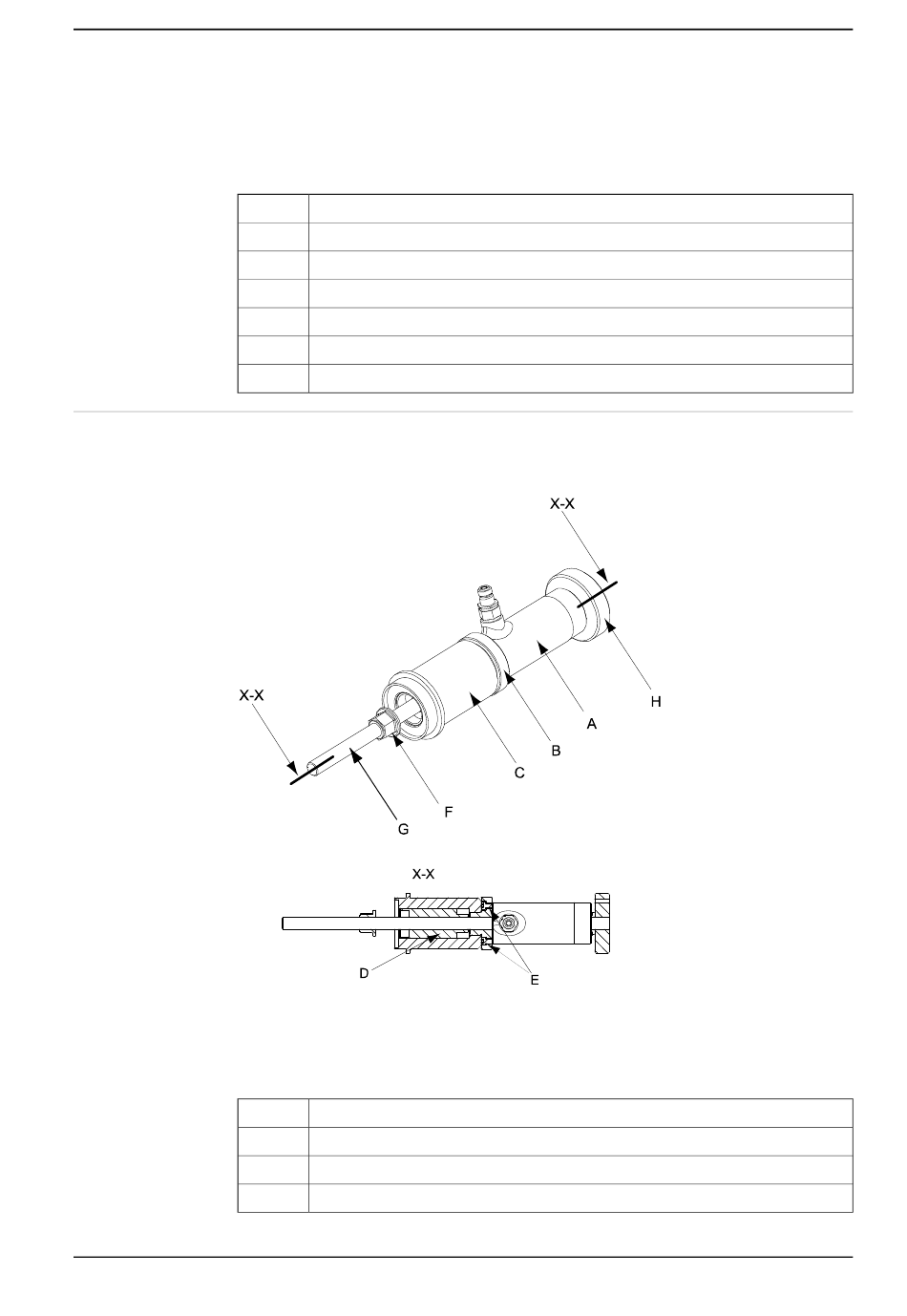

Presswerkzeug, Montieren Achse 6
Das Presswerkzeug zum Montieren des Kippgehäuses am Oberarm wird mit den
Teilen zusammengebaut, die in der nachfolgenden Abbildung enthalten sind.
xx0600002751
Hinweis! Die Teile können nicht einzeln bestellt werden, sind jedoch bei Bestellung
des kompletten Werkzeugs im Lieferumfang enthalten. Die Artikelnummern sind
nur zu Identifikationszwecken angegeben.
A
B
C
D
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Hydraulikzylinder, 3HAC 11731-1
Unterlegscheibe, 3HAC 023075-004
Buchse, 3HAC 023075-006
Schraube M6x25, 2 St. (MC6S)
Gewindeunterlegscheibe, 3HAC 5507-1
Druckunterlegscheibe, 3HAC 023075-004
Gewindestange, M16 L = 300 mm
Hydraulikzylinder, 3HAC 11731-1
Abstand, 3HAC 023062-001
Druckgehäuse, 3HAC 023080-004
Trägergehäuse, 3HAC 023080-003
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4.4.2 Austauschen der Kippgehäuse-Einheit
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
195
