Produkthandbuch - IRB 660
3HAC025755-003 Revision: R

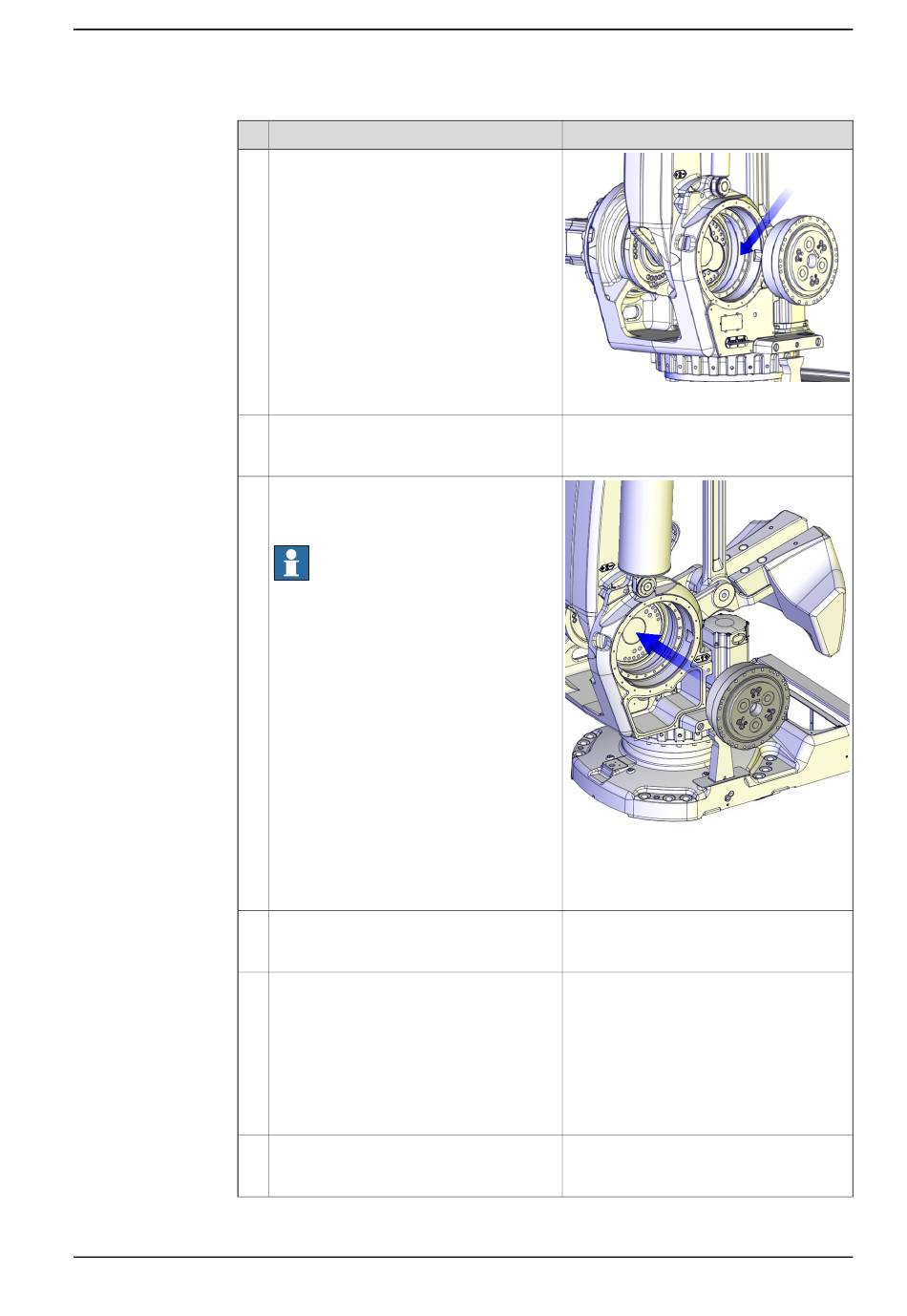

Aktion
Foundry Plus:
Tragen Sie das Rostschutzmittel auf den
markierten Bereich auf.
Schmieren Sie die Getriebeflächen wo er-
forderlich mit Fett, damit sich das Getriebe
einfacher in den Rahmen einsetzen lässt.
Setzen Sie das Getriebe auf die Führungs-
stifte und schieben Sie es vorsichtig in den
Rahmen.
Hinweis
Überprüfen Sie, dass sich die Dichtung
dabei in der korrekten Position befindet.
Verwenden Sie eine Kurbel, um die Getrie-
be zu bewegen und so die Bohrungen für
die Befestigungsschrauben zu finden.
Sichern Sie das Getriebe am Unterarm mit
den Befestigungsschrauben und Unterleg-
scheiben in zwei der Schraubenbereiche
(der dritte ist an dieser Stelle nicht erreich-
bar). Entfernen Sie die Führungsbuchsen
noch nicht.
Entfernen Sie die zwei Führungsbuchsen
und ersetzen Sie sie durch die beiden
restlichen M12-Schrauben.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4.7.2 Austauschen des Getriebes, Achse 2-3
Hinweis
xx1400001132
Siehe
Erforderliche Ausrüstung auf Sei-
te
308.
xx1000001406
Achse 2
M12x60, Klasse 12.9 Gleitmo (6+6 Stück)
•
Anzugsdrehmoment: 120 Nm
M16x90, Klasse 12.9 Gleitmo (2+2 Stück)
•
Anzugsdrehmoment: 300 Nm
Achse 3
M12x60, Klasse 12.9 Gleitmo
•
Anzugsdrehmoment: 120 Nm
M12x60, Klasse 12.9 Gleitmo (1+1 Stück)
•
Anzugsdrehmoment: 120 Nm
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
317
