2 Installation und Inbetriebnahme
2.3.5 Anheben der Grundplatte
2.3.5 Anheben der Grundplatte
Erforderliche Ausrüstung
Geräte
Huböse, M16
Hebeschlingen

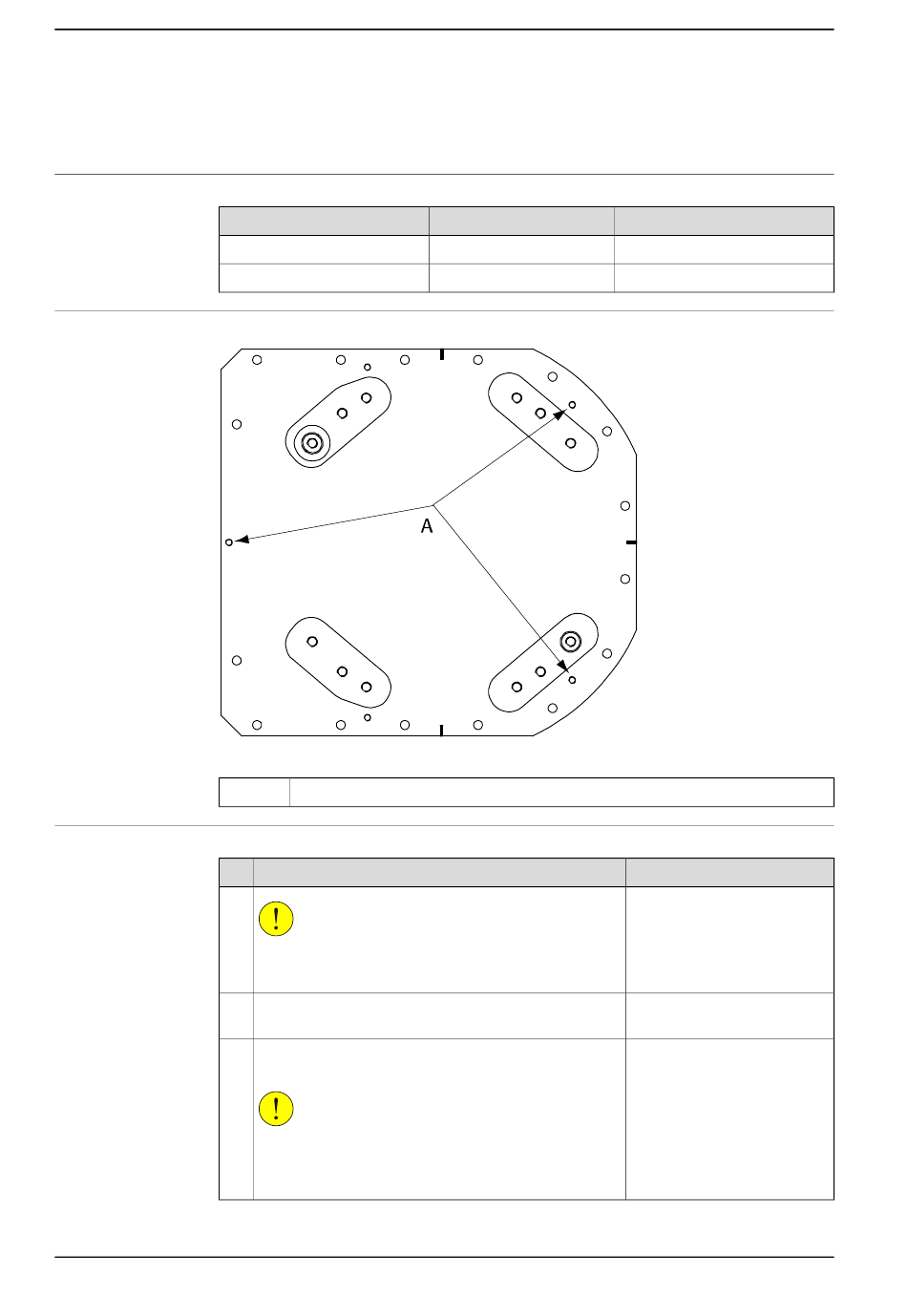

Bohrplan
xx0200000096
A
Anheben, Grundplatte
1
2
3
70
Befestigungsbohrungen für Hubösen (x3)
Aktion
VORSICHT
Die Grundplatte wiegt 353 kg! Alle Hebevorrichtungen
müssen entsprechend dimensioniert sein!
Befestigen Sie die Hubösen in den angegebenen
Bohrungen.
Befestigen Sie die Hebeschlingen an den Ösen und
der Hebevorrichtung.
VORSICHT
Heben und bewegen Sie die Grundplatte langsam.
Wenn die Grundplatte zu schwingen beginnt, besteht
die Gefahr von Verletzungen oder Beschädigungen.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Artikelnummer
3HAC14457-4
Hinweis
3 St.
Länge: Ca. 2 m
Hinweis
Siehe Abbildung
Bohrplan auf
Seite
70.
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
