4 Reparatur
4.7.3 Austauschen von Getriebe Achse 6
Fortsetzung
Ausbauen von Getriebe Achse 6
Gehen Sie wie folgt vor, um das Getriebe Achse 6 auszubauen.
1
2
3
4
5
6
7
Fortsetzung auf nächster Seite
322
Aktion
Bestimmen Sie, welche Kalibrierroutine
verwendet werden soll und ergreifen Sie
vor dem Beginn des Reparaturverfahrens
entsprechende Maßnahmen.
Bringen Sie den Roboter in eine Position,
in der sich die Kippgehäuse-Einheit in einer
geeigneten Wartungsposition befindet.
GEFAHR
Unterbrechen Sie sämtliche:
•
Stromversorgung
•
pneumatische Druckversorgung
•
Druckluftzufuhr
zum Roboter vor dem Betreten des Arbeits-
bereichs des Roboters.
Lassen Sie das Öl aus dem Getriebe ab.
Entfernen Sie die Drehscheibe.
Entfernen Sie das Getriebe, indem Sie die
Befestigungsschrauben und Unterlegschei-
ben lösen, mit denen es befestigt ist.

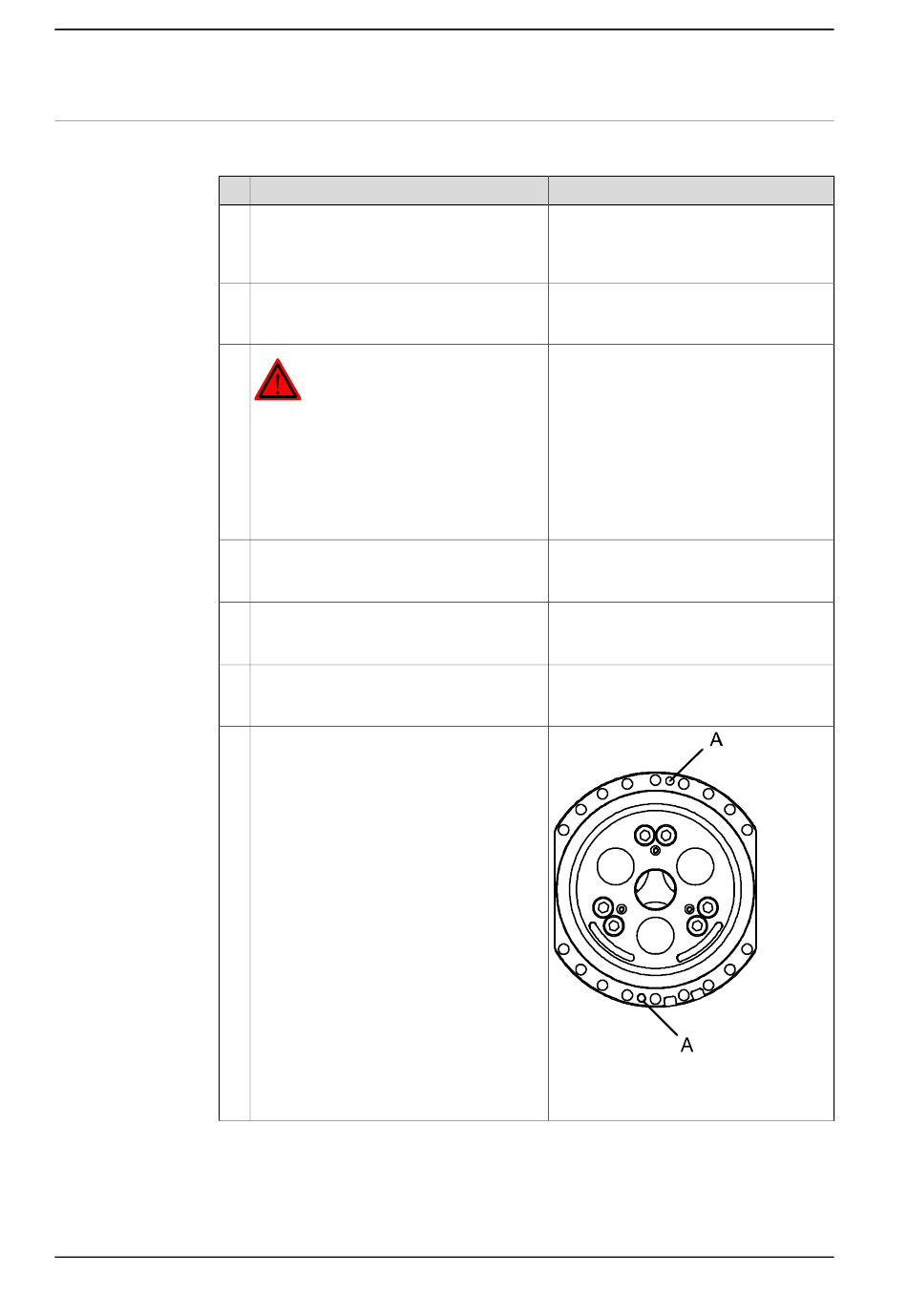

Setzen Sie falls erforderlich zwei M8-
Schrauben wie abgebildet in die Öffnungen
am Getriebe ein, um das Getriebe herauszu-
drücken.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe Abschnitt
•
Ölwechsel, Getriebe Achse 6 auf
Seite 142
Siehe Abschnitt
•
Austauschen der Drehscheibe auf
Seite 187
xx0200000220
A: M8-Bohrungen zum Herauspressen
des Getriebes
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
