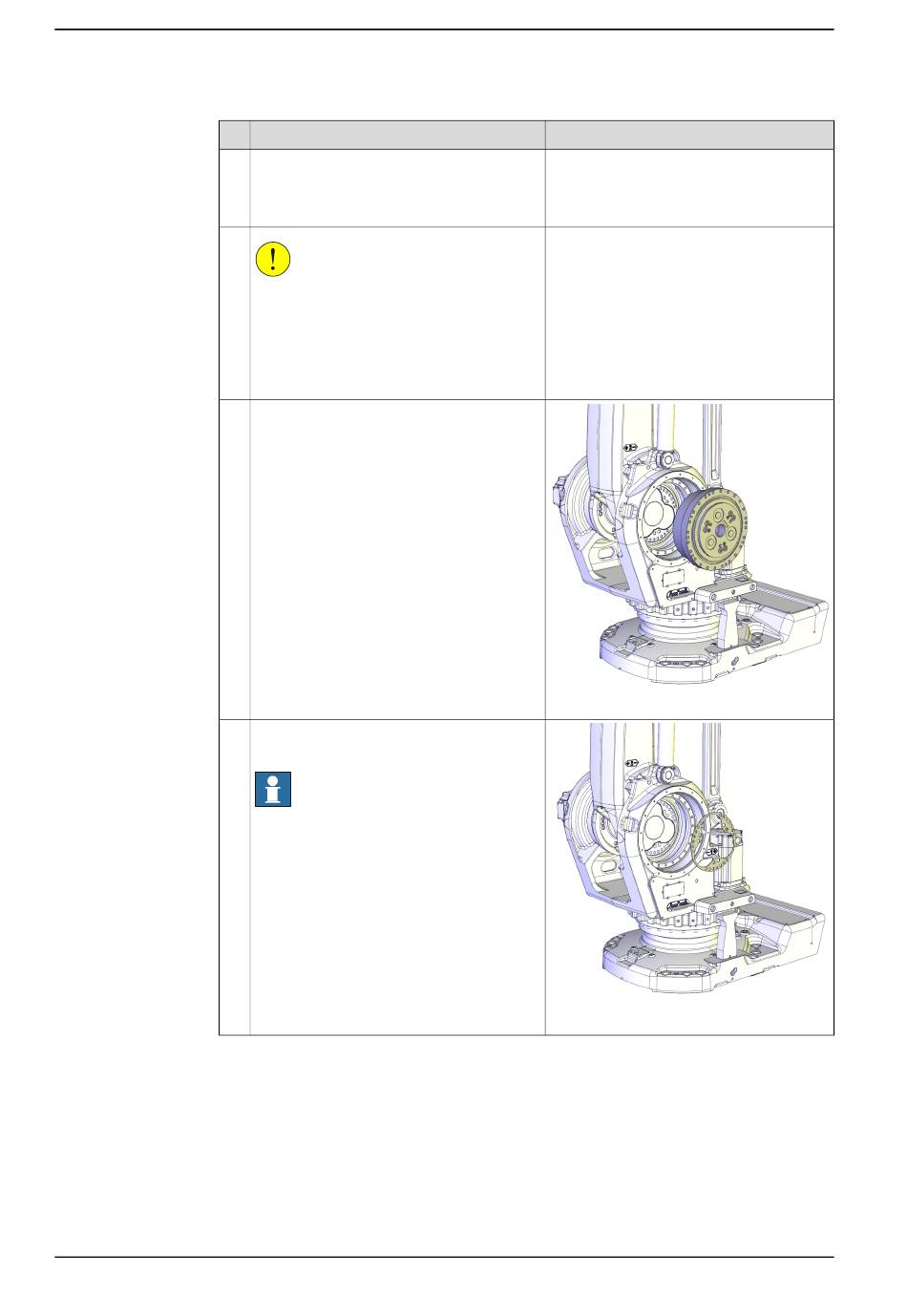

4 Reparatur
4.7.2 Austauschen des Getriebes, Achse 2-3
Fortsetzung
23
24
25
26
Fortsetzung auf nächster Seite
314
Aktion
Setzen Sie, falls erforderlich, zwei Schrau-
ben, M12x100 in die Öffnungen am Getrie-
be ein, um es herauszudrücken. (Die
Schrauben müssen ein Vollgewinde haben.)
VORSICHT
Wenn das Getriebe aus dem Rahmen frei
wird und von den Führungsstiften kommt,
kippt es und es besteht die Gefahr der Be-
schädigung der Getriebeflächen! Seien Sie
sich dessen bewusst und entfernen Sie das
Getriebe vorsichtig!
Entfernen Sie das Getriebe Achse 2-3 mit-
hilfe eines Traversenkrans o. Ä. entlang der
montierten Führungsstifte.
Entfernen Sie die Dichtung vom Unterarm
und reinigen Sie sie.
Hinweis
Die Dichtung kann am Getriebe hängen, da
sie am Öl festklebt.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1200000629
xx1200000630
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
