4 Reparatur
4.6.2 Austauschen der Motoren Achsen 2 und 3
Fortsetzung
8
9
10
11
12
Fortsetzung auf nächster Seite
284
Aktion

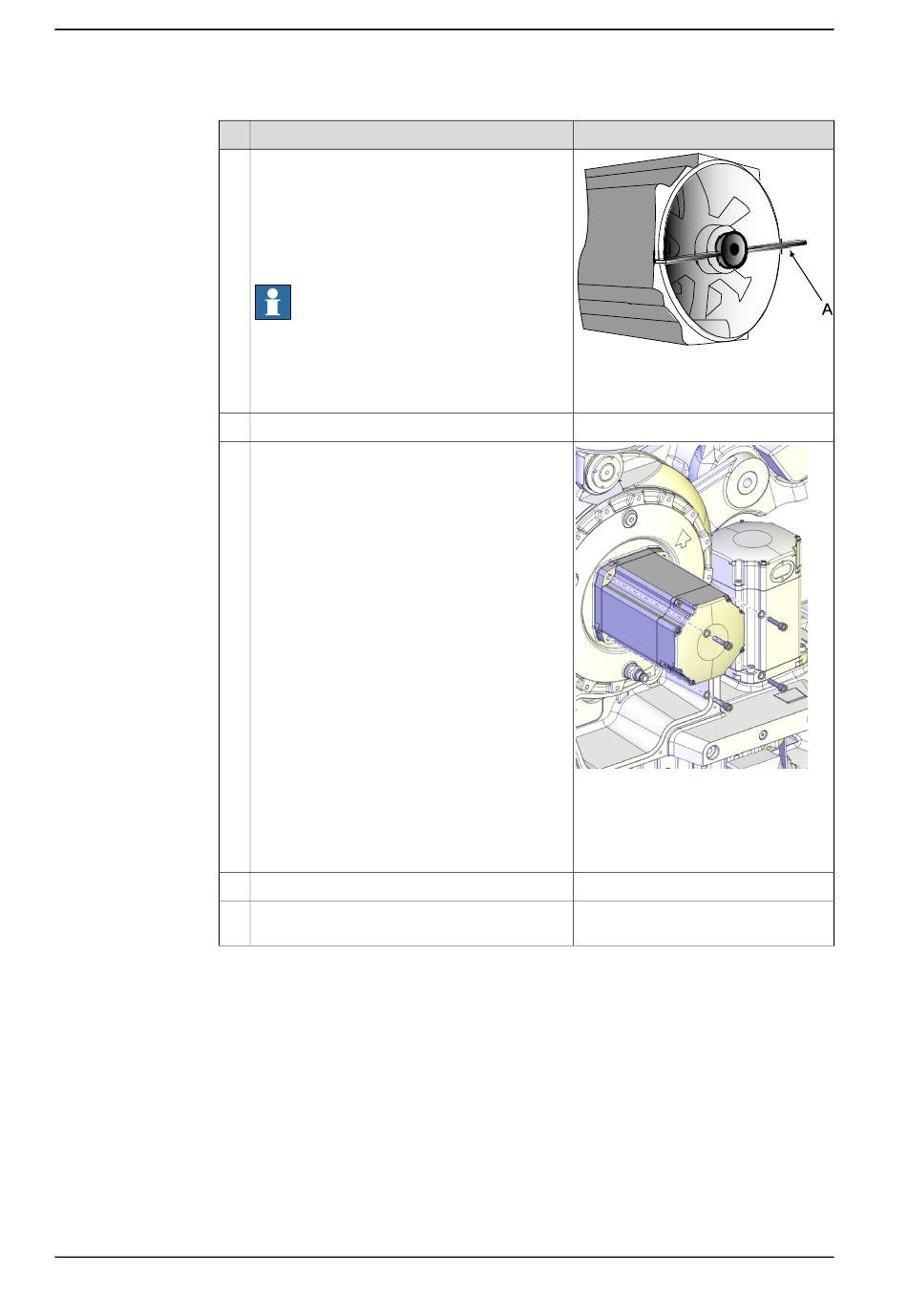

Verwenden Sie das Drehwerkzeug, um das
Motorritzel zu drehen und in das Getriebe ein-
greifen zu lassen (siehe Abbildung). Setzen Sie
den Motor ein und stellen Sie sicher, dass das
Motorritzel richtig in das Zahnrad von Getriebe
Achse 2-3 einrastet und dass dieses nicht be-
schädigt wird!
Hinweis
Das Drehwerkzeug wird unter der Motorabde-
ckung direkt an der Motorwelle angesetzt (siehe
Abbildung oben).
Entfernen Sie die Führungsstifte.
Sichern Sie den Motor mit den vier Befestigungs-
schrauben und einfachen Unterlegscheiben.
Verwenden Sie die Verlängerung für Bits.
Es können gebrauchte Schrauben verwendet
werden, vorausgesetzt, sie werden vor dem
Einschrauben wie im Abschnitt
dungen auf Seite 369
angegeben geschmiert.
Unterbrechen Sie die Bremslösespannung.
Schließen Sie alle Steckverbinder unter der
Motorabdeckung wieder an.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx0200000165
Teil:
Drehwerkzeug
Schraubverbin-
xx1000001104
Befestigungsschrauben:
•
M10 x 40 Klasse 12.9 Gleitmo
Anzugsdrehmoment:
•
50 Nm
Schließen Sie sie gemäß den Markie-
rungen an den Steckverbindern an.
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
