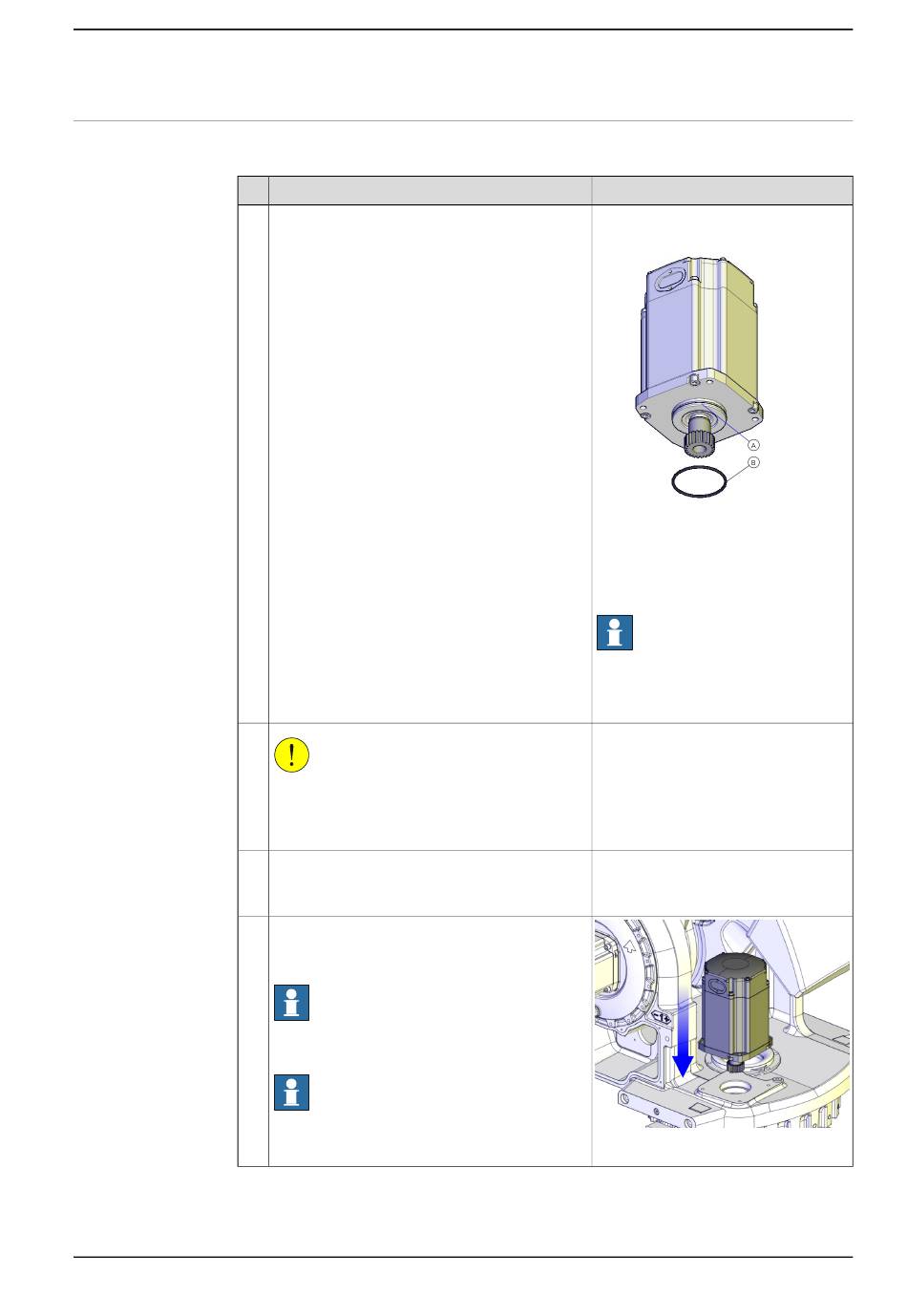

Einbauen von Motor Achse 1
Gehen Sie wie folgt vor, um den Motor Achse 1 einzubauen.
1
2
3
4
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
Aktion
Stellen Sie sicher, dass der O-Ring am Umfang
des Motors richtig sitzt. Schmieren Sie den O-
Ring leicht mit Fett.
VORSICHT
Der Motor wiegt 29 kg.
Alle Hebevorrichtungen müssen entsprechend
dimensioniert sein!
Schließen Sie zum Lösen der Bremse die 24-V-
DC-Stromversorgung an.
Setzen Sie den Motor vorsichtig in das Getriebe
ein und stellen Sie sicher, dass das Ritzel rich-
tig im Getriebe von Achse 1 sitzt.
Hinweis
Stellen Sie sicher, dass der Motor richtig herum
sitzt. Siehe Abbildung.
Hinweis
Stellen Sie sicher, dass das Motorritzel nicht
beschädigt wird!
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
4.6.1 Austauschen von Motor Achse 1
Hinweis
xx1000001096
Teile:
A Umfang des Motors
B O-Ring
Hinweis
Wird der Motor ausgetauscht, muss
auch der O-Ring ausgetauscht wer-
den.
Verbindung mit Anschluss R2.MP1
•
+ : Stift 2
•
-: Stift 5
xx1000001269
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
273
