4 Reparatur
4.7.1 Austauschen des Getriebes, Achse 1
Fortsetzung
5
6
7
8
9
Fortsetzung auf nächster Seite
298

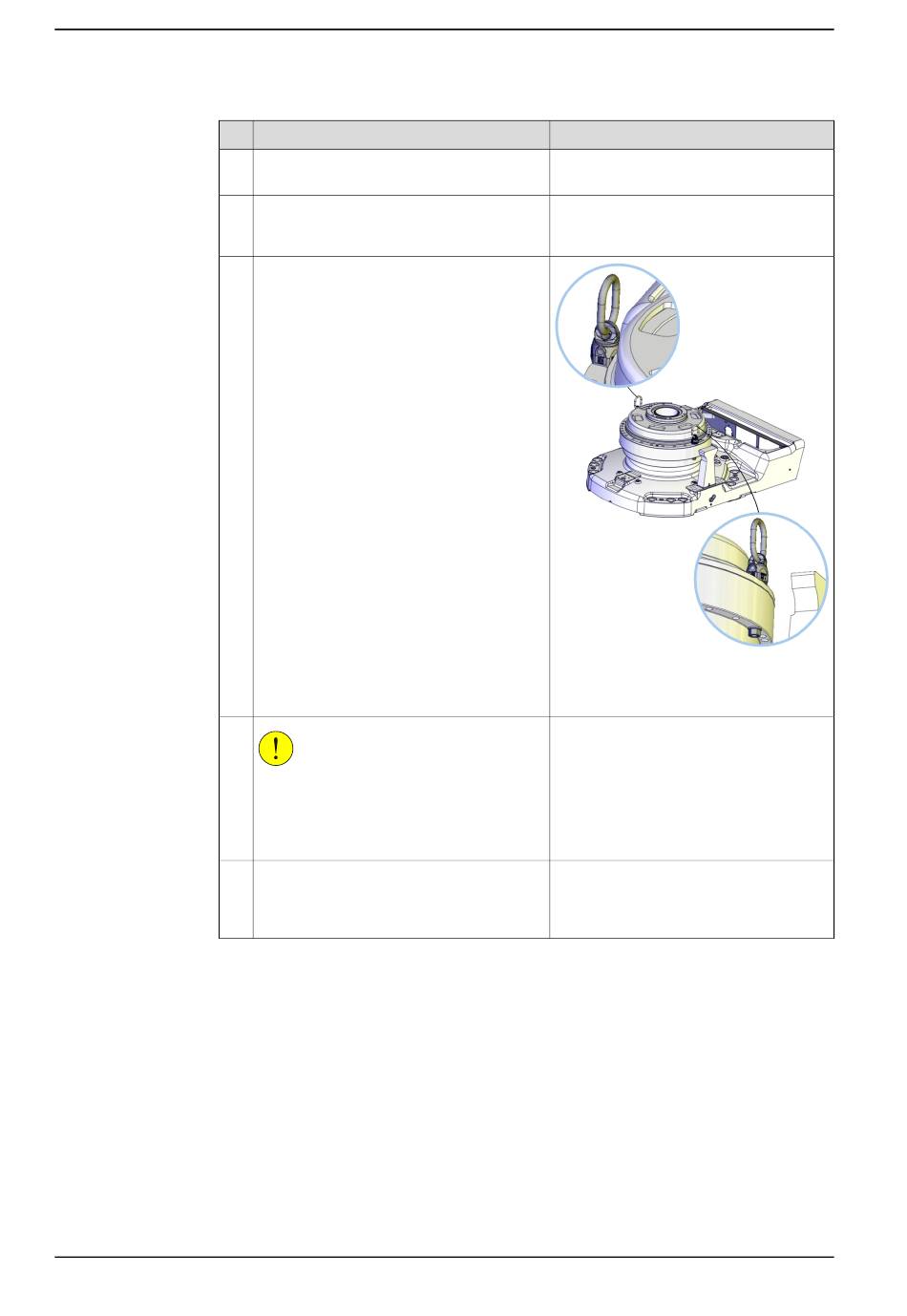

Aktion
Entfernen Sie das komplette Armsystem.
Lösen Sie den Robotersockel vom Funda-
ment, indem Sie die Sockelbefestigungs-
schrauben entfernen.
Montieren Sie die Hebevorrichtung, Sockel
und Getriebe 1 sowie das Hebewerkzeug
(Kette) am Getriebe und Sockel.
VORSICHT
Der Sockel und das Getriebe Achse 1 wie-
gen 130 kg + .
Alle Hebevorrichtungen müssen entspre-
chend dimensioniert sein!
Heben Sie den Robotersockel mit dem Ge-
triebe Achse 1 an, damit die Stütze, Sockel
und Getriebe 1, auf jeder Seite des Sockels
befestigt werden kann.
© Copyright 2006-2018 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe
Austauschen des Sockels, ein-
schließlich Getriebe Achse 1 auf Seite
xx1000001395
Siehe
Erforderliche Ausrüstung auf Sei-
te
295.
Die Artikelnummer finden Sie unter
derliche Ausrüstung auf Seite
Produkthandbuch - IRB 660
3HAC025755-003 Revision: R
178.
Erfor-
295.
